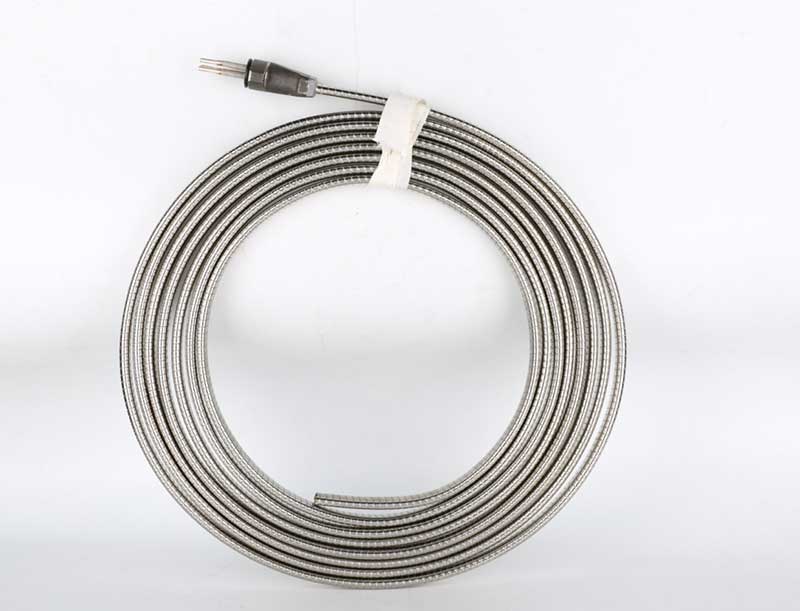

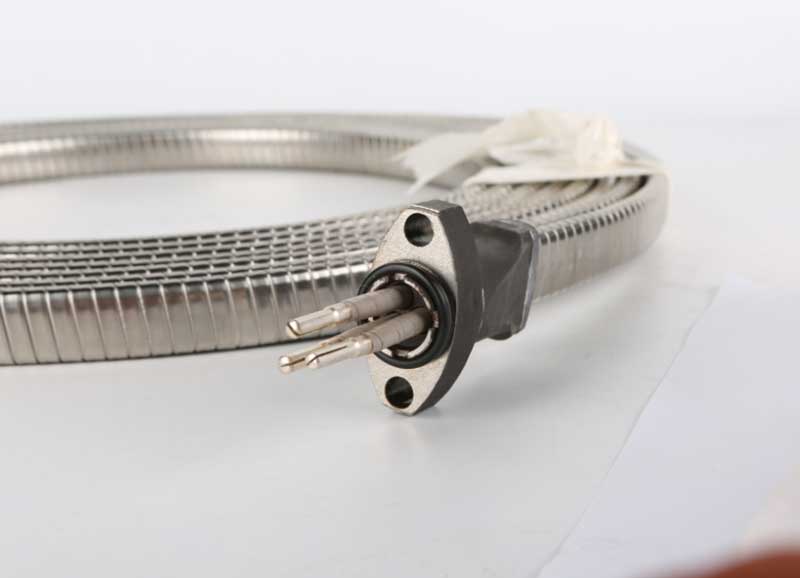

Тяньцзинь АотеБронды кабельжоғары температураға, майға төзімділікке және тамаша тозуға төзімділікке ие. Бұл кабель сериясы қатал мұнай кәсіпшілігінің жұмыс ортасы үшін арнайы әзірленген дөңгелек және тегіс құрылымдық типтерді қамтиды. Оның брондалған сыртқы қабаты жер астында негізгі зақымдануды болдырмас үшін күшті созылу күші мен экструзияға қарсы өнімділікті қамтамасыз етеді.
Ол жоғары жылу және майлы жағдайларда тұрақты электр оқшаулауымен мақтана алады, ол жаһандық мұнай өндіру учаскелерінде ESP мұнай сорғыларымен және ұңғымадағы мұнай өндіру жабдықтарымен кеңінен сәйкес келеді.
| AWGSeries | Көлденең қима ауданы（мм2） | Негізгі саны | Жіптер саны / Бір жіптің номиналды диаметрі（мм） | Номиналды кернеу класы(кВ) | Жұмыс температурасы（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Код | Түсіндіру | аббревиатура | Код | Түсіндіру | аббревиатура |
| Оқшаулағыш қабат материалы | Брондау қабатының материалы | ||||
| P | Полипропилен (модифицирленген полипропиленді қоса) | PP (MPP) | - | Гальванизацияланған болат таспа | GST |
| E | Этилен пропиленді каучук | EPDM | M | Монел таспасы | М.А |
| YJ | Айқас байланысқан полиэтилен | XLPE | X | Тот баспайтын болаттан жасалған таспа | SS316 |
| ИА | Полимид-F46 композиттік пленка + этиленпропилен резеңке аралас оқшаулау | PI-FEP/EPDM | |||
| Ю.Ф | Полимид-F46 композиттік пленка + перфторэтилен пропиленді резеңке аралас оқшаулау | PI-FEP | |||
| Қабық қабатының материалы | Өру қабаты (толтырғыш қабаты) | ||||
| Q | Қорғасын қорытпасы | Pb-қорытпа | Политетрафторэтилен | PTFE | |
| E | Этилен пропиленді каучук | EPDM | Арамид талшықты таспасы | AFT | |
| H | Хлорсульфондалған полиэтилен | CSM | Нейлон талшықты таспа | NFT | |
| F | Перфторэтилен пропиленді каучук | FEP | Полипропилен (майға төзімді жастық қабаты) | PP | |
| N | Нитрилді каучук | NBR | |||
| AWGSeries | Максималды өлшем | |||||
| Тегіс кабель (мм×мм) | Сфералық кабель (мм2) | MLE кабелі (мм×мм) | ||||
| 3кВ | 6кВ | 3кВ | 6кВ | 3кВ | 6кВ | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Қарапайым кабельдер жоғары температурада, майдың ластануында және қайталанатын иілу кезінде зақымдалуы мүмкін. Біздің дөңгелек және жалпақ брондалған кабельдер иілу кернеуін азайту және ыстыққа, үйкеліске және механикалық әсерге төтеп беру үшін күшейтілген металл құрыш құрылымдарын және температура мен тозуға төзімді материалдарды пайдаланады. Екі құрылымдық опция қызмет мерзімін ұзартуға және кабельдің істен шығу қаупін азайтуға көмектесетін әртүрлі динамикалық жұмыс талаптарына жауап береді.

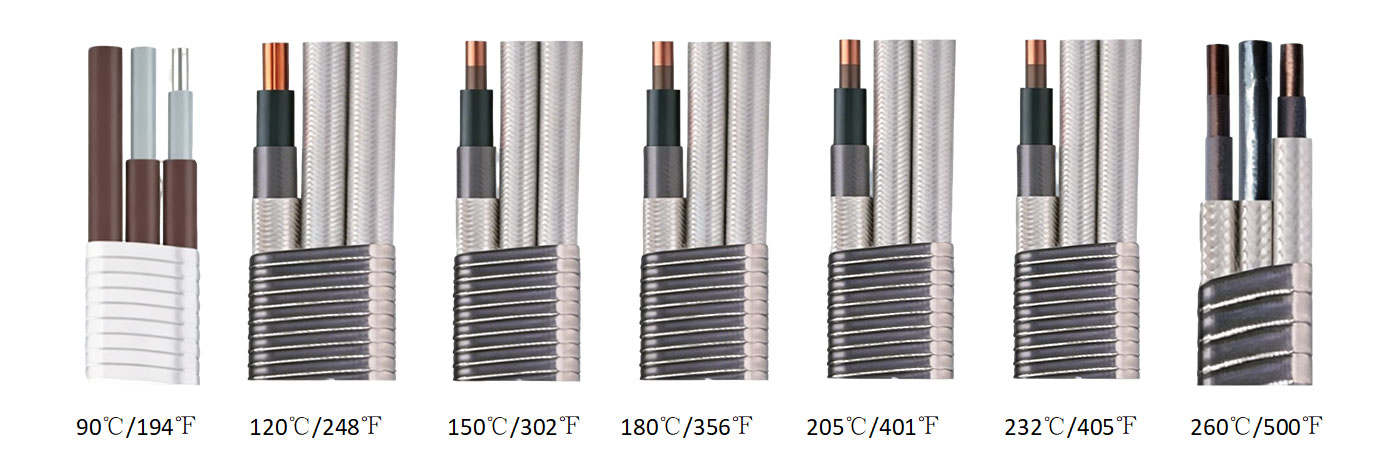

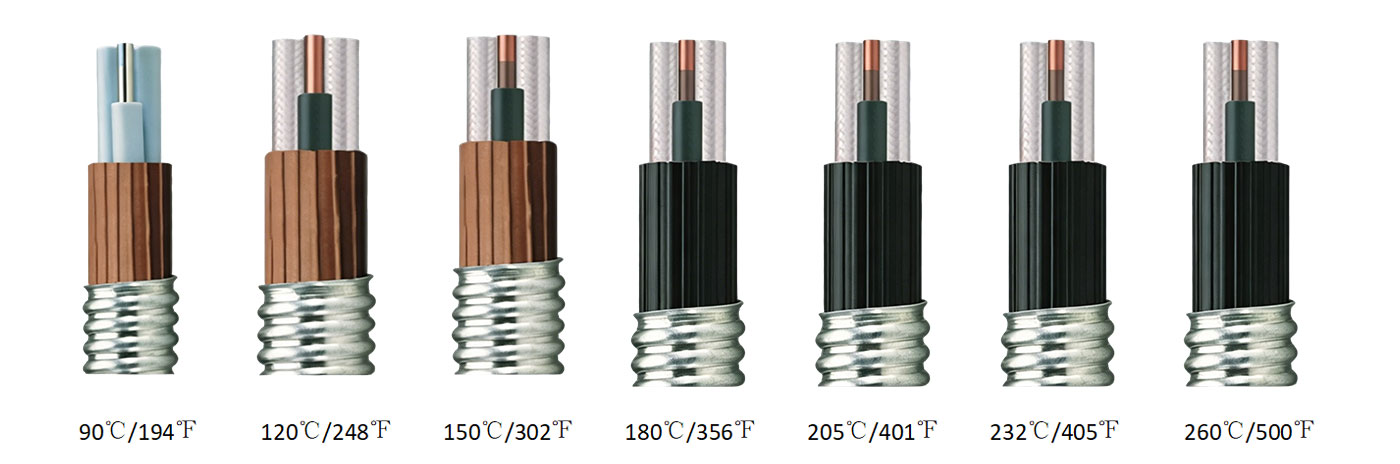

Дөңгелекброндалған кабельдерсүйреп апаратын тізбектер мен кабельдік науалар сияқты кәдімгі сым қолданбалары үшін қолайлы. Тегіс брондалған кабельдер тар ұңғыма сағаларын, ықшам жабдықты және жерасты кабель траншеяларын қоса, шектеулі орнату кеңістіктеріне арналған ықшам құрылымды ұсынады. Екі құрылым икемді орнату опцияларын қамтамасыз етеді және кабельді орналастыру мен техникалық қызмет көрсетуді жеңілдетеді.

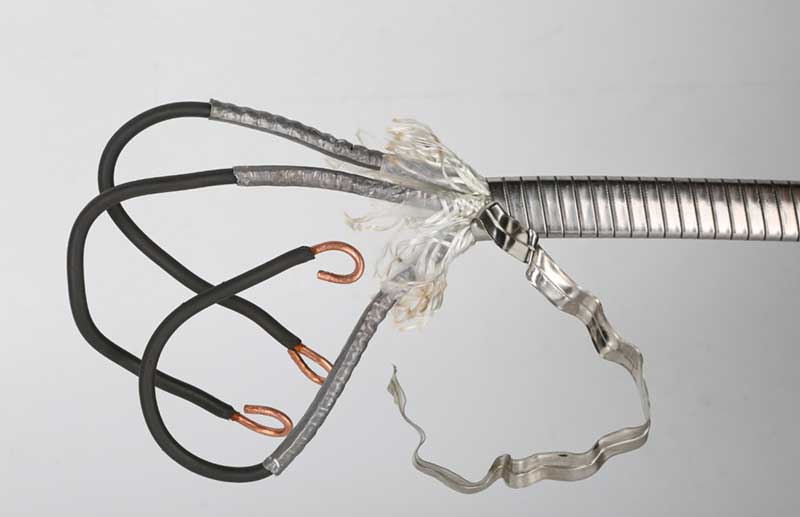

Жіңішке бұрымды өткізгіштермен, температураға төзімді оқшаулағыш қабаттармен және күшейтілген брондалған құрылымдармен дайындалған кабельдер иілуге төзімділікті, тозуға төзімділікті, экструзияға төзімділікті және соққыдан қорғауды қамтамасыз етеді. Металл бронь қабаты сыртқы зақымдануды болдырмауға көмектеседі, ал мұнайға төзімділік, коррозияға төзімділік және қартаюға төзімділік сияқты қосымша қасиеттер мұнай кен орындары мен шахталарды қоса алғанда, қиын орталарға бейімделуге мүмкіндік береді.
Дәлдікпен жасалған өткізгіштер тұрақты электр өткізгіштігін және қуатты жоғалтуды азайтады. Қосымша экрандау құрылымдары электромагниттік кедергілерді азайтуға көмектеседі, тұрақты қуат көзін қолдайды және өнеркәсіптік жабдық үшін сигнал беруді басқаруды қамтамасыз етеді.
Барлық өнімдер өндіріс процесінде стандартталған сапаны бақылау процедураларын сақтайды. Өнімнің тұрақты өнімділігін қамтамасыз ету үшін тексерулер шикізатты тексеруден және өндірісті бақылаудан дайын кабельді сынауға дейін жүргізіледі.
Өндіріс алдында өткізгіштер, оқшаулағыш материалдар және куртка материалдары тексеріледі. Кабельдің тұрақты сапасын сақтау үшін тек рұқсат етілген материалдар пайдаланылады.
Өндіріс кезінде өткізгіштің диаметрін, оқшаулау қалыңдығын және күртешенің концентрлілігін қоса алғанда, негізгі параметрлер бақыланады. Пакет консистенциясын сақтау үшін қажет болған жағдайда процесті реттеу орындалады.
Кәдімгі сынақтарға өткізгіш кедергісі сынағы, оқшаулау кедергісі сынағы, кернеуге төзімділік сынағы, ұшқын сынағы, өлшемді тексеру және сыртқы түрін тексеру кіреді.
Таңдалған сынақтарға иілу шаршау сынағы, созылу беріктігі сынағы, тозуға төзімділік сынағы, жоғары температурада қартаю сынағы, майға төзімділік сынағы, төмен температурада икемділік сынағы және жалынға төзімділік сынағы кіреді.
Толық сынақ есептері сұраныс бойынша жобаны қабылдау үшін қол жетімді.
Автоматтандырылған брондалған кабельді өндіру желілерімен жабдықталған біздің зауыт дөңгелек және жалпақ брондалған электр кабельдерінің сериялық өндірісін қолдайды, соның ішінде үлгілерді әзірлеу, тапсырыс беру және ұзақ мерзімді жобаны жеткізу. Стандартталған өндіріс процестері, автоматтандырылған сынақтар және экспорттық стандартты орау дәйекті жеткізуді қамтамасыз етеді.
Өнеркәсіптік автоматтандыру:Автоматтандырылған өндірістік желілер, өнеркәсіптік роботтар және жоғары жиілікті қозғалыс сымдарының қосымшалары
Тізбек жүйелері:Бұрылуға қарсы және тозуға төзімді кабель өнімділігін қажет ететін үздіксіз иілу қолданбалары
Көтеру және көтеру жабдықтары:Жылжымалы крандар, порталдық крандар, көтеру платформалары және жылжымалы электрмен жабдықтау жүйелері
Мұнай және газ өнеркәсібі:Жоғары температурада, мұнайдың ластануында және абразивті жағдайында жұмыс істейтін ұңғыма мен ұңғыманың мұнай жабдықтары
Тау-кен және ауыр өнеркәсіп:Соққы мен тозудан қорғауды қажет ететін жылжымалы тау-кен машиналары мен ауыр жүкті жабдықтар
Порт және логистикалық жабдық:Сыртқы орта мен коррозия қаупіне ұшыраған порт машиналары мен автоматтандырылған қойма жабдықтары
Біз жабдық талаптарына, жұмыс температурасына және тозу жағдайларына негізделген өнеркәсіптік брондалған кабельдік шешімдерді ұсынамыз. Дөңгелек және жалпақ брондалған кабель опциялары арқылы біз тұтынушыларға қолайлы құрылымдарды, техникалық сипаттамалар мен қорғаныс материалдарын таңдауға көмектесеміз.
Біз OEM/ODM теңшеуін, соның ішінде кабель құрылымын, өнімділік талаптарын және өндіріс мөлшерін қолдаймыз. Стандартталған өндіріс процестері және икемді өндірістік қуат шағын сериялы тапсырыстарды, үлкен көлемдегі жеткізуді және ұзақ мерзімді жобаларды қолдайды.
Біздің техникалық команда кабельді таңдау тәуекелдерін және техникалық қызмет көрсету шығындарын азайтуға көмектесу үшін өнімді таңдау бойынша қолдау мен қолданбалы нұсқаулықты қамтамасыз етеді. Экспорттық тәжірибе және техникалық қызмет бүкіл ынтымақтастық процесінде жаһандық тұтынушыларға қолдау көрсетеді.
1-сұрақ: Дөңгелек және жалпақ брондалған кабельдерді біріктірудің қандай артықшылықтары бар?
A1: Екі құрылым әртүрлі орнату талаптарын қамтиды. Дөңгелек брондалған кабельдер жалпы мақсаттағы қорғаныс пен икемді орнатуды қамтамасыз етеді, ал жалпақ брондалған кабельдер тар ұңғыма сағасының жабдықтары сияқты шектеулі кеңістіктерге жарамды. Бұл комбинация жылу әсеріне, тозуға, орнату кеңістігіне және кабель қозғалысына байланысты мәселелерді шешуге көмектеседі.
2-сұрақ: Кабельдер ұзақ мерзімді қайталанатын иілуге жарамды ма?
A2: Иә. Кабельдерде температураға төзімді күртешелер мен күшейтілген брондалған құрылымдар қолданылады. Үздіксіз динамикалық жұмысты қолдау үшін олар иілу шаршауына, жоғары температурада қартаюға және тозуға төзімділікке сыналған.
3-сұрақ: Кабельдерді арнайы жұмыс жағдайлары үшін теңшеуге бола ма?
A3: Иә. Біз кабель құрылымын, өткізгіш сипаттамаларын және кабель ұзындығын теңшеуді қамтамасыз етеміз. Қосымша опцияларға жоғары температураға төзімділік, тозуға төзімділік, майға төзімділік, жалынға төзімділік және әртүрлі жұмыс орталары үшін экрандау кіреді.
Барлық брондалған кабельдер температураға төзімділікке, тозуға төзімділікке, қартаюға және соққыға қарсы қорғанысқа бағытталған тексеруден өтеді. Өнімдер қажетті сынақтардан өткеннен кейін жеткізіледі.
Автоматтандырылған өндірістік желілер үздіксіз жеткізуді, теңшелген тапсырыстарды және ауқымды жобаларды қолдайды. Біз тұрақты өнімділік пен ұзақ қызмет мерзімін талап ететін өнеркәсіптік қолданбалар үшін брондалған кабельдік шешімдерді ұсынамыз.
