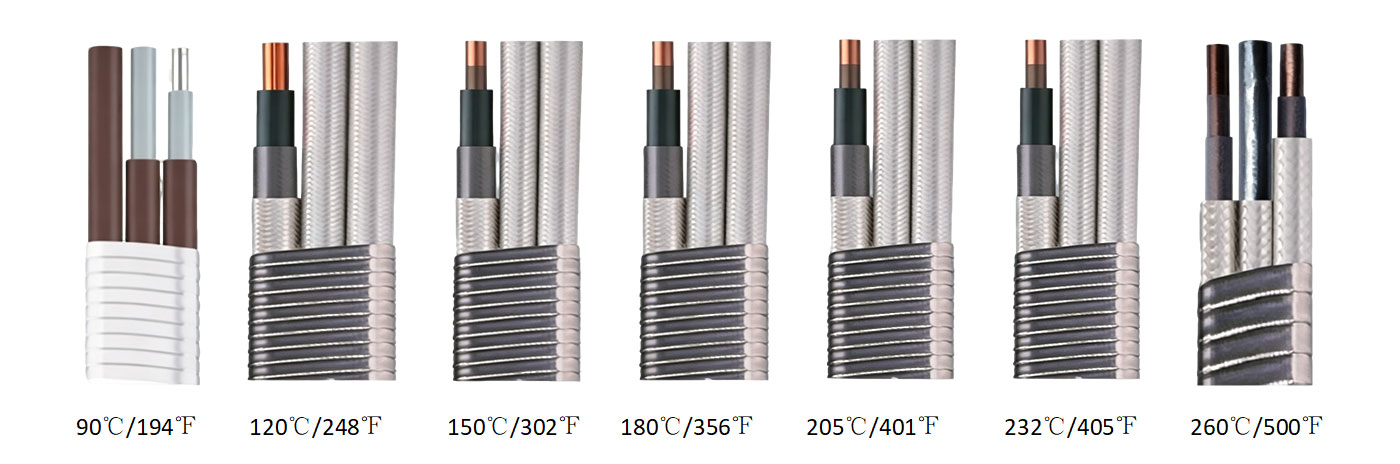

БұлҚуат кабелібір ұшы жетекші кабельге, ал екінші ұшы жер үсті байланыс қорабына жалғанған, жабдықты сенімді қуат беруді қамтамасыз ететін ESP үшін арнайы сәйкес келетін кабель. Өткізгіштің көлденең қимасының пішіні бойынша жіктелген кабельдің екі құрылымдық түрі бар: дөңгелек және тегіс. Оның құрылымы ішкі жағынан келесі тәртіпте: тұтас (немесе бұрымды) дөңгелек мыс өткізгіш, оқшаулағыш қабат, қабық қабаты, өрілген қабат (сыртқы қабық қабаты, толтыру қабаты) және болат таспа брондаушы қорғаныс қабаты.
Халықаралық стандарт: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Ұлттық стандарт: GB/T 16750
Салалық стандарт: API RP 11S1, API RP 11S5, API RP 11S6
Кәсіпорын стандарты: AT-ST-008
●Жоғары жүктеме тогы
●Жоғары температураға төзімділік
●Оңай және сенімді орнату
●Корозияға төзімділік
| AWG сериясы | Көлденең қима ауданы（мм2） | Негізгі саны | Жіптер саны / Бір жіптің номиналды диаметрі（мм） | Номиналды кернеу класы(кВ) | Жұмыс температурасы（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

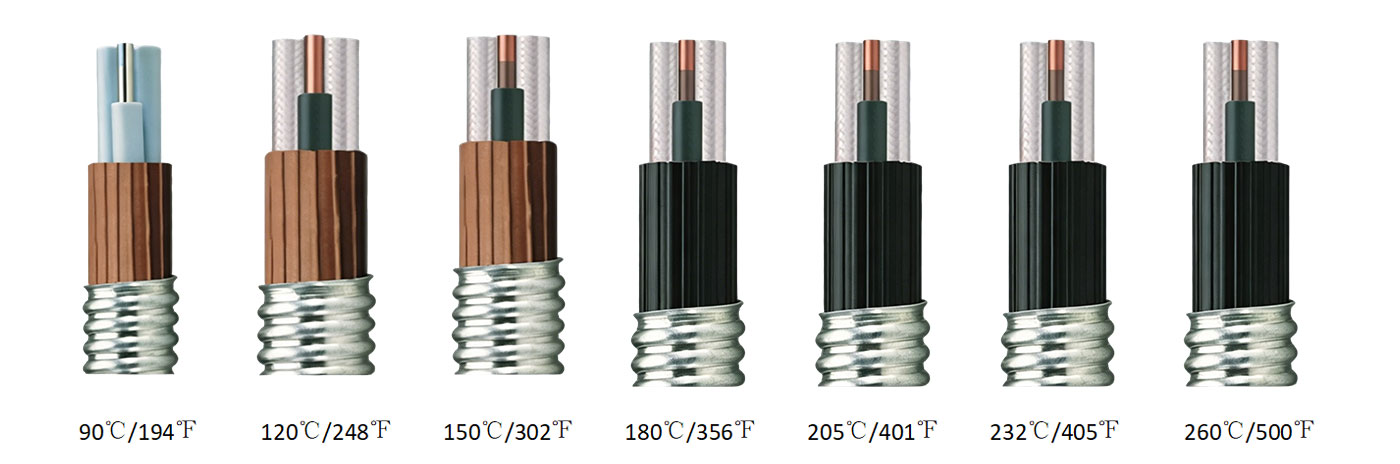

Дөңгелек кабель
| Код | Түсіндіру | Қысқартулар | Код | Түсіндіру | Қысқартулар |
| Оқшаулағыш қабат материалы | Брондау қабатының материалы | ||||
| P | Полипропилен (модифицирленген полипропиленді қоса) | PP(MPP) | - | Гальванизацияланған болат таспа | GST |
| E | Этилен пропиленді каучук | EPDM | M | Монел таспасы | М.А |
| YJ | Айқас байланысқан полиэтилен | XLPE | X | Тот баспайтын болаттан жасалған таспа | SS316 |
| ИА | Полимид-F46 композиттік пленка + этиленпропилен резеңке аралас оқшаулау | PI-FEP/EPDM | |||
| Ю.Ф | Полимид-F46 композиттік пленка + перфторэтилен пропиленді резеңке аралас оқшаулау | PI-FEP | |||
| Қабық қабатының материалы | Өру қабаты (толтырғыш қабаты) | ||||
| Q | Қорғасын қорытпасы | Pb-қорытпа | Политетрафторэтилен | PTFE | |
| E | Этилен пропиленді каучук | EPDM | |||
| H | Хлорсульфондалған полиэтилен | CSM | Арамид талшықты таспасы | AFT | |
| F | Перфторэтилен пропилен | FEP | Нейлон талшықты таспа | NFT | |
| N | Нитрилді каучук | NBR | Полипропилен (майға төзімді жастық қабаты) | PP | |
| AWGSeries | Максималды өлшем | |||||
| Тегіс кабель (мм×мм) | Сфералық кабель (мм2) | MLE кабелі (мм×мм) | ||||
| 3кВ | 6кВ | 3кВ | 6кВ | 3кВ | 6кВ | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Арнайы суасты сорғы кабелі су астындағы ортада сенімді қуат беруді қамтамасыз етуге арналған. Стандартты электр кабельдерімен салыстырғанда, ол терең ұңғымаларда, кәріз жүйелерінде және басқа су астындағы қолданбаларда тұрақты жұмыс істеуге мүмкіндік беретін жақсартылған су өткізбейтін оқшаулау, икемді құрылыс және ылғалға төзімділікпен ерекшеленеді.
A2: Көптеген суасты қолданбаларында жазық кабельдер жақсырақ, өйткені олардың ықшам құрылымы орнату орнын аз талап етеді және тар ұңғымаларға немесе шектеулі аумақтарға оңай орналастырады. Икемді дизайн сонымен қатар сорғыны орнату және техникалық қызмет көрсету кезінде бұралуды, иілу кернеуін және механикалық зақымдануды азайтуға көмектеседі.
A3: Кабель судың енуіне, қартаюына және қоршаған ортаға зиянын тигізбеу үшін жоғары сапалы оқшаулағыш материалдар мен қорғаныс сыртқы қабығын пайдаланады. Жеткізу алдында әрбір кабель су астындағы қиын жағдайларда қауіпсіз жұмыс істеуді қамтамасыз ету үшін оқшаулау өнімділігі, суға төзімділігі және механикалық төзімділігі үшін сыналады.
A4: Иә. AOTE TIANJIN PUMP CO., LTD. кабель ұзындығын, өзек нөмірін, өткізгіш сипаттамаларын және сыртқы қабық материалдарын қоса, теңшеу опцияларын ұсынады. Кабель конфигурациясы сорғының әртүрлі қуат көрсеткіштерімен, орнату тереңдігімен және жұмыс ортасымен сәйкестендірілуі мүмкін.
A5: Кабельді таңдауда сорғы қуаты, номиналды кернеу, орнату тереңдігі, жұмыс температурасы, су сапасы және механикалық талаптар сияқты бірнеше факторларды ескеру қажет. Өткізгіштің дұрыс өлшемін және қорғаныс құрылымын таңдау тиімді қуат беруді қамтамасыз етеді және қызмет мерзімін ұзартады.
AOTE TIANJIN PUMP CO., LTD. суасты сорғы шешімдеріне және тиісті кабель өнімдеріне маманданған. Су астындағы сорғыларды қолдануда практикалық тәжірибеге ие бола отырып, біз әртүрлі сорғы жүйелерінің талаптарын түсінеміз және әртүрлі жұмыс жағдайлары үшін қолайлы кабель конфигурацияларын қамтамасыз етеміз.
Тұрақты электрлік өнімділік пен механикалық төзімділікті қамтамасыз ету үшін жоғары сапалы өткізгіш материалдар мен су өткізбейтін оқшаулау жүйелерін таңдаймыз. Әрбір кабель тасымалдау алдында оқшаулауды сынауды, суға төзімділікті сынауды және сыртқы түрін тексеруді қоса алғанда, қатаң тексеру процедураларынан өтеді.
Біздің кабельдер икемділік, су өткізбейтін өнімділік және беріктік маңызды болып табылатын талап етілетін орталар үшін әзірленген. Оңтайландырылған құрылым техникалық қызмет көрсету жиілігін азайтуға көмектеседі және инженерлік жобалар мен коммерциялық қолданбалар үшін сенімді өнімділікті қамтамасыз етеді.
Біз стандартты қуат кабелінің үлгілерін, сондай-ақ жоба талаптарына негізделген теңшелген шешімдерді ұсынамыз. Өнімді таңдаудан орнатуды қолдауға дейін біздің техникалық команда тұтынушыларға сәйкес кабель сипаттамаларын таңдауға және жүйенің сенімділігін арттыруға көмектеседі.
