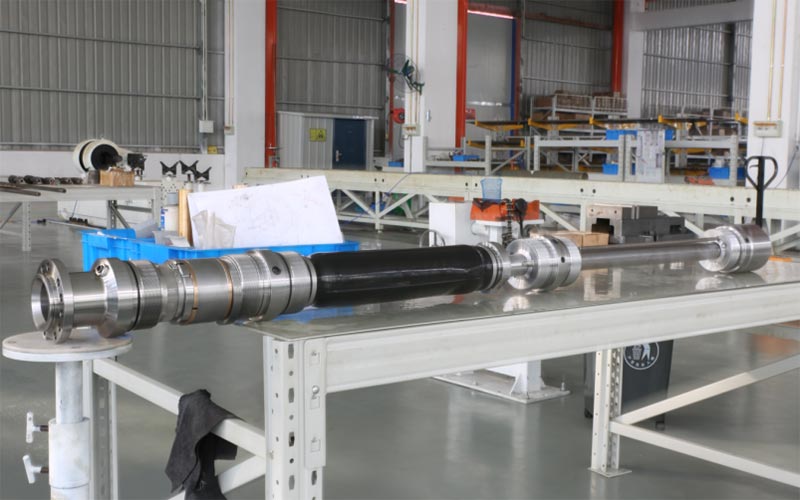

Мұнайға арналған электрлік суасты сорғы

Мұнайға арналған электрлік суасты сорғы - үздіксіз шикі мұнайға арналған жасанды көтеру жүйесі. терең ұңғымаларда, теңіз платформаларында және күрделі қабат жағдайында өндіру. Ол жоғары өнімділікті біріктіреді суасты қозғалтқышы, көп сатылы орталықтан тепкіш сорғы, газ және құмға төзімді қорғаныс жүйесі және сенімді тығыздау тұрақты мұнай көтеру өнімділігін қамтамасыз ететін құрылым.

Суы жоғары ұңғымаларға, жетілген мұнай кен орындарына, теңіздегі өндіріске және күрделі қабаттық орталарға арналған. мұнай ESP жүйесі операторларға өндіріс тиімділігін арттыруға, жұмыс жиілігін азайтуға және ұзақ мерзімді азайтуға көмектеседі операциялық шығындар.

Бірнеше сорғы диаметрі, қуат конфигурациялары және қол жетімді материал опцияларымен оны сәйкес реттеуге болады ұңғыманың тереңдігі, сұйықтық сипаттамалары, температурасы және өндіруге қойылатын талаптар.

Жұмыс принципі

Мұнайға арналған электрлік суасты сорғысы электр энергиясын гидравликалық көтеру қуатына түрлендіру арқылы жұмыс істейді. май жақсы.

Жүйе негізінен мыналардан тұрады:
• Суасты қозғалтқышы
• Қорғау бөлімі
• Қабылдау жүйесі
• Көп сатылы ортадан тепкіш сорғы
• Газды өңдеу компоненттері
• Қуат кабель жүйесі

Жұмыс кезінде қозғалтқыш бірнеше дөңгелектерді жоғары жылдамдықпен басқарады. Доңғалақтың әрбір сатысы сұйықтық қысымын арттырады орталықтан тепкіш күш арқылы. Жүздеген сорғы кезеңдерінен өткеннен кейін шикі мұнай қоспасы жеткілікті мөлшерде пайда болады қабат қысымын, ұңғыманың тереңдігін және жер бетіне шыққанға дейін құбырдың кедергісін еңсеру үшін қысым.

Толығымен су астында қалған құрылым қорғаныс кезінде жоғары қысымды жер асты жағдайында үздіксіз жұмыс істеуге мүмкіндік береді мұнайдан, газдан, судан және коррозиялық заттардан ішкі компоненттер.

Негізгі құрамдас бөліктер мен құрылым

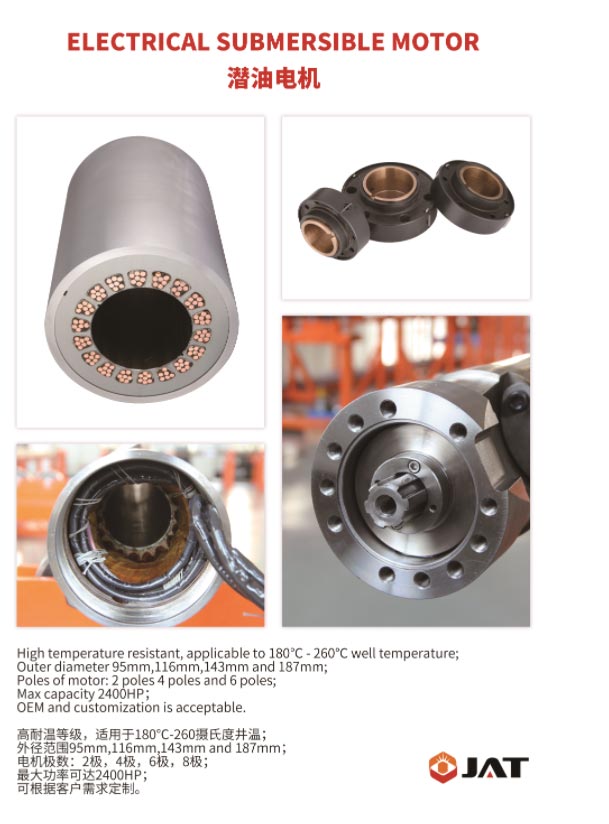

1. Суасты қозғалтқышы

Жоғары тиімді қозғалтқыш ұңғыманың ұзақ мерзімді жұмысы үшін тұрақты қозғалтқыш қуатын қамтамасыз етеді.

Ерекше өзгешеліктері:
Жоғары оқшаулау өнімділігі
Үздіксіз жұмыс істеу мүмкіндігі
Тұрақты температураны бақылау
Бейімделетін кернеу конфигурациясы

2. Көп сатылы ортадан тепкіш сорғы

Сорғы бөлімі бірнеше жұмыс дөңгелегі және диффузор сатыларымен жасалған.

Артықшылықтары:
Жоғары көтеру қабілеті
Тұрақты ағын шығару
Оңтайландырылған гидравликалық тиімділік
Энергия шығынын азайту

3. Қорғау жүйесі

Протектор қозғалтқышты ұңғыма сұйықтықтарынан оқшаулайды.

Функциялары:
Майдың және судың енуіне жол бермейді
Ішкі және сыртқы қысымды теңестіреді
Мотордың қызмет ету мерзімін ұзартады

4. Ұңғылық кабель жүйесі

Арнайы майға төзімді кабельдер жоғары температурада және жоғары қысымда сенімді қуат беруді қамтамасыз етеді орталар.

Техникалық сипаттамалар

Техникалық параметрлерді мұнай кәсіпшілігінің нақты жағдайларына сәйкес реттеуге болады.

Қолданбалар

• Құрлықтағы мұнай кен орнын игеру: Мұнайға арналған электрлік суасты сорғы кәдімгі мұнайға өте қолайлы. ұңғымалар, төмен қысымды мұнай қабаттары және су басқан игеру ұңғымалары, тұрақты күнделікті шикі мұнайды көтеруді қамтамасыз етеді. және жердегі мұнай кен орындарының ұзақ мерзімді үздіксіз өндірістік қажеттіліктерін қанағаттандыру.

• Теңізде мұнай және газ өндіру: тар теңіз ұңғымаларына және қатал теңіз жұмыс жағдайларына бейімделеді, Теңізде техникалық қызмет көрсету және пайдалану шығындарын азайту үшін ықшам құрылымды және төмен істен шығуды қамтамасыз етеді.

• Резервуардың арнайы жұмысы: суы жоғары, аздап коррозиялық және абразивті мұнай ұңғымаларына, сондай-ақ күрделі жұмыс жағдайында қауіпсіз және тиімді сұйықтықты көтеруді қамтамасыз ететін геотермиялық мұнай ұңғымалары.

• Мұнай ұңғымаларын ынталандыру және қалпына келтіру: өнімділігі төмен және таусылған мұнай ұңғымалары үшін өте қолайлы, сұйықтықты тиімді жақсартады. жеткізу тиімділігі мен ескірген мұнай кен орындарының өндірістік қуатын қалпына келтіру.

Өнім ерекшеліктері

• Құрылымдық дизайн: Мұнайға арналған электрлік суасты сорғы бірнеше ретті ұқыпты, ықшам сыртқы түрін қабылдайды. ұңғыманың әртүрлі өлшемдеріне тамаша сәйкес келетін және мұнайдың әртүрлі түрлеріне бейімделетін қосымша сыртқы диаметрлер ұңғымалар.

• Жоғары көтеру тиімділігі: оңтайландырылған көп сатылы гидравликалық құрылым тұрақты қысымды арттыру және үлкен ағынды қамтамасыз етеді жоғары тиімділікті үздіксіз шикі мұнайды көтеруді жүзеге асыратын қарқын.

• Қоршаған ортаға тамаша бейімделу: коррозияға қарсы тұратын жоғары сапалы тығыздағыш және қорғаныс құрылымдарымен жабдықталған. және мұнайдың, газдың және судың аралас ортасынан алынған үйкеліс.

• Төмен жұмыс құны: төмен қуат тұтыну, тұрақты жұмыс және төмен істен шығу жылдамдығын айтарлықтай төмендетеді. қолмен техникалық қызмет көрсету және өрісті тоқтату шығындары.

• Ұзақ қызмет ету мерзімі: зауытта калибрленген құрастыру және жоғары жүк көтергіш конструкция құрылымның жалпы тұрақтылығын арттырады және жабдықтың жұмыс циклін ұзарту.

Ыстық сатылым сериясының өнімі

• 400 сериясы: ықшам өлшемді классикалық әмбебап үлгі, кіші диаметрлі кәдімгі мұнай ұңғымаларына жарамды, жалпы мұнай кәсіпшілігін өндіру үшін тұрақты өнімділік пен үнемділікпен сипатталады.

• 538/540 сериясы: орташа және үлкен диаметрлі мұнай ұңғымаларына қолданылатын ширатылған құбырларды орналастыру жүйелеріне сәйкес келеді, жоғары ағынды және жоғары көтеру жұмыс сценарийлерін қолдау.

Өнім ерекшеліктері және бәсекелестік артықшылықтары

• Сәтсіздікке қарсы жоғары өнімділік: жоғары жүктемелі мойынтірек және толығымен тығыздалған қорғаныс құрылымы тиімді ұңғыманың соққысына қарсы тұру, жабдықтың істен шығу жылдамдығын және жөндеу жиілігін азайту.

• Энергияны үнемдейтін және тиімді жұмыс: оңтайландырылған сұйықтық динамикасын модельдеу гидравликалық жоғалтуды азайтады, төмендетеді ұзақ мерзімді энергия тұтыну және мұнай кен орындарының жалпы пайдалану шығындары.

• Күшті теңшеу: коррозияға қарсы тұру үшін бірнеше техникалық сипаттамалар мен материал конфигурациялары қол жетімді. абразивтік және жоғары температуралы арнайы жұмыс жағдайлары.

• Төмен жалпы иелік құны: ұзақ қызмет мерзімі, минималды техникалық қызмет көрсету сұранысы және жоғары операциялық тұрақтылық әкеледі мұнай кәсіпшілігі кәсіпорындары үшін тұрақты экономикалық пайда.

Дұрыс электрлік суасты сорғыны қалай таңдауға болады?

Дұрыс ESP үлгісін таңдау мұнай ұңғымаларының бірнеше жағдайын бағалауды талап етеді.

1. Өндіріс жылдамдығына қойылатын талаптар

Жоғары өндіру ұңғымалары қажет:
Сорғының үлкен диаметрі
Жоғары ағын сыйымдылығы
Оңтайландырылған гидравликалық сатылар

2. Ұңғыманың тереңдігі

Терең ұңғымаларға мыналар қажет:
Жоғары бас қабілеті
Көбірек сорғы кезеңдері
Күшті механикалық құрылым

3. Сұйықтық сипаттамалары

Маңызды факторларға мыналар жатады:
Суды қысқарту пайызы
Газ құрамы
Құм концентрациясы
Коррозия деңгейі
Шикі мұнайдың тұтқырлығы

4. Жұмыс температурасы

Жоғары температуралы ұңғымаларға мыналар қажет:
Мотордың жоғары температуралық оқшаулауы
Ыстыққа төзімді материалдар
Жақсартылған салқындату дизайны

Сапаны бақылау

• Шикізатты тексеру: қорытпа білігі мен коррозияға қарсы керек-жарақтарды қоса алғанда, барлық негізгі материалдар қатаң тексеруден өтеді. мұнай кәсіпшілігінің ұңғымаларының стандарттарына сәйкестігін қамтамасыз ету үшін компоненттерді сынау.

• Precision Manufacturing: есептеу сұйықтығының динамикасын оңтайландыруды және CNC дәлдігін өңдеуді қолданады. дөңгелектердің, диффузорлардың және құрылымдық бөліктердің дәл сәйкестігіне кепілдік береді.

• Зауыттық өнімділікті сынау: Әрбір құрылғы толық ағынды қысым сынағынан, ұзақ мерзімді жұмыс сынағы мен тығыздаудан өтеді тұрақтылық пен сенімділікті тексеру үшін жеткізу алдында өнімділік сынағы.

• Стандартталған құрастыру: қолмен жұмыс істемеу үшін бірыңғай зауыттық калибрлеуді және қысуды құрастыру процесін жүзеге асырады құрастыру қателері және тұрақты өнім сапасын қамтамасыз ету.

• Толық сапа сертификаты: қадағаланатын халықаралық мұнай өнеркәсібінің техникалық сипаттамаларына сәйкес барлық өнімдерді өндіру және сынау жазбалары.

Қарапайым суасты сорғыларынан айырмашылығы

• Қолдану бағыты: Мұнайға арналған электрлік суасты сорғы мұнай ұңғымаларына арналған кәсіби түрде жасалған. көтеру, мұнай-газ-су аралас орталарға бейімдеу; кәдімгі суасты сорғылары негізінен таза суға арналған және кәдімгі өнеркәсіптік суды жеткізу, майлы коррозиялық орталар үшін жарамсыз.

• Құрылымдық беріктік: ESP майы төтенше жағдайларға төтеп беретін жоғары қысымды және коррозияға қарсы құрылымдық дизайнмен ерекшеленеді. ұңғымадағы қысым және температура; қарапайым суасты сорғыларының құрылымдық беріктігі төмен және ортасы нашар бейімділік.

• Операциялық тұрақтылық: Oil ESP ұңғыма ұңғымасының 24/7 ұзақ мерзімді үздіксіз жұмысын қолдайды; кәдімгі су асты сорғылар үздіксіз жоғары жүктемелі ұзақ цикл жұмысына арналмаған және істен шығуға бейім.

• Өнімділік параметрлері: Oil ESP терең мұнай қабатын көтеру үшін ультра жоғары көтеруге және үлкен ағынға қол жеткізеді; кәдімгі тереңдіктегі ұңғымаларды өндіру талаптарын қанағаттандыра алмайтын суасты сорғыларының көтеру және ағыны шектеулі.

• Қорғау өнімділігі: ұңғымаларды кәсіби тығыздау және тозуға қарсы қорғаныспен жабдықталған; кәдімгі суасты сорғыларының қарапайым тығыздағыш құрылымдары бар және ұңғыманың коррозиясына және тозуға қарсы тұра алмайды.

Жиі қойылатын сұрақтар

1. Мұнай өндіруде электрлік суасты сорғы не үшін қолданылады?

ESP - бұл терең ұңғымалардан мұнайды көтеру арқылы шикі мұнай өндіруді арттыру үшін қолданылатын жасанды көтеру жүйесі табиғи қабат қысымы жеткіліксіз.

2. ESP мен кәдімгі суасты сорғысының айырмашылығы неде?

Мұнай ESP жүйелері жоғары қысымды мұнай ұңғымаларына және мұнай-су қоспаларына, ал қарапайым суасты сорғыларына арналған. негізінен су айдау үшін арналған.

3. Дұрыс ESP үлгісін қалай таңдауға болады?

Таңдау ұңғыманың тереңдігіне, өндіру жылдамдығына, сұйықтық қасиеттеріне, температураға, корпустың диаметріне және жұмысына байланысты шарттар.

4. ESP сорғылары суы жоғары мұнай ұңғымаларында жұмыс істей ала ма?

Иә. ESP жүйелері әдетте жоғары суды кесу өндіріс жағдайлары бар жетілген мұнай кен орындарында қолданылады.

5. Мұнай ESP жер астында қанша уақыт жұмыс істей алады?

Қызмет көрсету мерзімі жұмыс жағдайларына, материалды таңдауға, орнату сапасына және техникалық қызмет көрсетуді басқаруға байланысты.

6. ESP жүйесін теңшеуге бола ма?

Иә. Сорғының диаметрі, қозғалтқыш қуаты, материалдар мен гидравликалық сатылар арнайы ұңғымаға сәйкес реттелуі мүмкін талаптар.

7. Босанар алдында қандай сынақтар жүргізіледі?

Әдеттегі сынақтарға гидравликалық өнімділікті сынау, оқшаулауды сынау, тығыздауды сынау және құрастыруды тексеру кіреді.

8. ESP теңізде мұнай өндіруге жарамды ма?

Иә. Ықшам құрылым және ұзақ жұмыс циклдері ESP жүйелерін теңізде мұнай өндіруге жарамды етеді.
