TheЭлектрлік басқару шкафыэлектрлік суасты сорғы (ESP) қондырғысының іске қосылуын және тоқтауын басқаратын, оның жұмыс күйін бақылайтын және жазатын және жұмыс кезінде қалыптан тыс жағдайлар туындаған кезде автоматты түрде қуатты өшіруден қорғауды жүзеге асыратын арнайы құрылғы. Қазіргі уақытта басқару шкафтарының төрт түрі жиі қолданылады: қуат жиілігін басқару шкафтары, жұмсақ іске қосулы басқару шкафтары, төмен вольтты айнымалы жиілікті басқару шкафтары және орташа кернеу айнымалы жиілікті басқару шкафтары.
Халықаралық стандарт: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Ұлттық стандарт: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Салалық стандарт: API RP 11S1 , API 14F
Кәсіпорын стандарты: AT-ST-013
Қуат көзінің кернеуінен қорғау
Үш фазалы токтан қорғау
Шамадан тыс жүктемеден қорғау
Төмен жүктеме қорғанысы
Төмен кернеуден қорғау
Кешіктірілген бастау
Кешіктірілген өшіру
Ағымдағы жазба
| Үлгі және спецификация | Номиналды ток （A） | Номиналды кернеу（V） | A (ені) × B (тереңдігі) × H (биіктігі) |
| 1,2 кВ класы | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2,5 кВ класы | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3 кВ класы | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3,6 кВ класы | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Үлгі және спецификация | Номиналды ток （A） | Номиналды кернеу（V） | A (ені) × B (тереңдігі) × H (биіктігі) |
| 1,2 кВ класы | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2,3 кВ класы | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Биіктігі: ≤2000м
● Қоршаған орта температурасы: -30℃/-22℉ — +50℃/122℉
● Салыстырмалы ылғалдылық: ≤85%
●Тұтанғыш және жарылғыш заттар, оқшаулауды коррозияға ұшырататын газдар және өткізгіш шаң жоқ.
●Тік иілісі ≤ 5° болатын қатты тербеліссіз орындарға орнатылады.
| Жоқ. | Параметр аты | Деректер |
| 1 | Номиналды кіріс кернеуі | 380 В – 480 В±10%,3Р 380 В – 480 В ±10%, 3 фазалы |
| 2 | Номиналды кіріс жиілігі | 50Гц±10% |
| 3 | Шығару жиілігі | 0 - 120 Гц, реттелетін |
| 4 | Шығу жиілігінің ажыратымдылығы | 0,01 Гц |
| 5 | Қуат көзінің кернеуін басқару | AC220V |
| 6 | Номиналды шығыс қуаты | 110 кВт–630 кВт |
| 7 | Номиналды шығыс тогы | 215A–1188A |
| 8 | Шығу кернеуінің диапазоны | 0 - кіріс кернеуі |
| 9 | Түзеткіш түрі | 6 - импульстік диодты түзеткіш |
| 10 | Инвертор транзисторының түрі | IGBT |
| 11 | Сыртқы байланыс интерфейсі | RS485, RS232 |
| 12 | Сыртқы байланыс моделі | Кабель |
| 13 | Қорғау функциясы | Шамадан тыс жүктеме, төмен жүктеме, қысқа тұйықталу, фазаның жоғалуы, артық температура |
| 14 | Салқындату әдісі | Ауаны мәжбүрлі салқындату |
| 15 | Кіріс қуат коэффициенті | 0.98 |
| 16 | Тиімділік | ＞98% |
| 17 | Шығыс сүзгісі | Синус толқыны |
| 18 | Номиналды жұмыс циклі | Үздіксіз |
| 19 | IP дәрежесі/қорғау дәрежесі | IP23 |
| 20 | Шамадан тыс жүктеме сыйымдылығы | 150% номиналды момент, ұзақтығы 60 с |
| 21 | Жұмыс ортасының температурасы | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Сақтау / Тасымалдау температурасы | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | Қоршаған ортаның ылғалдылығы | ≤95% (+20 ℃ температурада), конденсацияланбайды |
| 24 | Орнату биіктігі | ≤1000m， асып кетсе, азаю қажет |
| 25 | Кіріс жағындағы гармоникалық компонент | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Кіріс жағындағы гармоникалық мазмұн | ＜5% |
| 27 | Басқару режимі | Көп нүктелі V/F, вектор V/F |
| 28 | Кіріс және шығыс сымдарын қосу режимі | Үстінен кіргізу және сыртқа шығару, төменнен енгізу және төменнен сыртқа шығару |
| Жоқ. | Параметр аты | Деректер |
| 1 | Номиналды кіріс кернеуі | 380 В – 690 В ±10%, 3 фазалы |
| 2 | Номиналды кіріс жиілігі | 50Гц±10% |
| 3 | Шығару жиілігі | 0 - 120 Гц, реттелетін |
| 4 | Шығу жиілігінің ажыратымдылығы | 0,01 Гц |
| 5 | Қуат көзінің кернеуін басқару | Айнымалы ток 220 В |
| 6 | Номиналды шығыс қуаты | 110 кВт–900 кВт |
| 7 | Номиналды шығыс тогы | 202 A–1535 A |
| 8 | Шығу кернеуінің диапазоны | 0 - кіріс кернеуі |
| 9 | Түзеткіш түрі | IGBT |
| 10 | Инвертор транзисторының түрі | IGBT |
| 11 | Сыртқы байланыс интерфейсі | RS485, RS232 |
| 12 | Сыртқы байланыс режимі | Талшықты оптикалық |
| 13 | Қорғау функциясы | Шамадан тыс жүктеме, аз жүктеме, қысқа тұйықталу, фазалық жоғалту, артық температура |
| 14 | Салқындату әдісі | Ауаны мәжбүрлі салқындату |
| 15 | Кіріс қуат коэффициенті | 0.98 |
| 16 | Тиімділік | ＞98% |
| 17 | Шығыс сүзгісі | Синус толқыны |
| 18 | Номиналды жұмыс циклі | Үздіксіз |
| 19 | IP дәрежесі/қорғау дәрежесі | IP23 |
| 20 | Шамадан тыс жүктеме сыйымдылығы | 150% номиналды момент, ұзақтығы 60 с |
| 21 | Жұмыс ортасының температурасы | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Сақтау / Тасымалдау температурасы | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | Қоршаған ортаның ылғалдылығы | ≤95% (+20 ℃ температурада), конденсацияланбайды |
| 24 | Орнату биіктігі | ≤1000 м; асып кетсе, детация қажет |
| 25 | Кіріс жағындағы гармоникалық компонент | 4% |
| 26 | Кіріс жағындағы гармоникалық мазмұн | ＜5% |
| 27 | Басқару режимі | Көп нүктелі V/F, вектор V/F |
| 28 | Кіріс және шығыс сымдарын қосу режимі | Үстінен кіргізу және сыртқа шығару, төменнен енгізу және төменнен сыртқа шығару |
| Жоқ. | Параметр аты | Деректер |
| 1 | Номиналды кіріс кернеуі | 0,6 КВ -2,6 КВ±10% |
| 2 | Номиналды кіріс жиілігі | 50 Гц ± 10% |
| 3 | Шығару жиілігі | 0 - 120 Гц, реттелетін |
| 4 | Шығу жиілігінің ажыратымдылығы | 0,01 Гц |
| 5 | Қуат көзінің кернеуін басқару | AC 220 V |
| 6 | Номиналды сыйымдылық | 45 кВА–300 кВА |
| 7 | Салқындату әдісі | Ауаны мәжбүрлі салқындату |
| 8 | Кіріс қуат коэффициенті | >20% жүктеме кезінде 0,98-ден жоғары |
| 9 | Номиналды жұмыс циклі | Үздіксіз |
| 10 | IP дәрежесі/қорғау дәрежесі | IP20 |
| 11 | Шамадан тыс жүктеме сыйымдылығы | 1 сағатқа 120%, 1 минутқа 150% |
| 12 | Жұмыс ортасының температурасы | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | Сақтау / Тасымалдау температурасы | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 14 | Қоршаған ортаның ылғалдылығы | ≤90% (+20 ℃ температурада), конденсацияланбайды |
| 15 | Орнату биіктігі | ≤1000 м; асып кетсе, детация қажет |
●Биіктігі 1000 м аспауы керек; биіктік 1000 м-ден асатын болса, төмендеу қажет.
●Қоршаған ортаның жұмыс температурасы: -5 ℃ ден +40 ℃ дейін, орташа тәуліктік температура +35 ℃ аспайды, қоршаған орта температурасының ауытқуы 5 ℃/сағ аспайды. Егер қоршаған ортаның температурасы рұқсат етілген диапазоннан асып кетсе, тиісті ауаны баптау жабдығы жабдықталуы керек.
●Қоршаған ауаның ең жоғары салыстырмалы ылғалдылығы: ≤ 90% (20 ℃ кезінде); +40 ℃ температурада ≤ 50%.
●Орнату іргетасы қатты дірілден және соққыдан таза болуы керек, тік еңісі 5% аспауы керек.
●Жұмыс ортасы өткізгіш немесе жарылғыш шаңсыз және металдарды тоттандыратын немесе оқшаулауды зақымдайтын газдар мен булардан таза болуы керек.
●Айнымалы ток кіріс қуат көзінің кернеуінің үздіксіз ауытқуы номиналды мәннен ±10% аспауы керек.
●Айнымалы ток электр желісінің жиілік тербеліс диапазоны: 45 Гц–55 Гц, жиіліктің өзгеру жылдамдығы секундына ±1% аспайды.
●Тек жақсы желдетумен үй ішінде пайдалануға арналған; құрылғының үстінде және айналасындағы бос орындар ≥ 700 мм болуы керек.
●Қорғау құралдарымен жабдықталған, соның ішінде асқын кернеу, төмен кернеу, асқын ток, фазалық жоғалту және қысқа тұйықталу.
●Шығыс тогын, кернеуді, жиілікті және т.б. көрсету үшін LED дисплеймен жабдықталған.
●Жүйе параметрлерін пернетақта арқылы орнатуға болады.
●Ол айнымалы жиілік режимінде де, қуат жиілігі режимінде де жұмыс істей алады.
●Айнымалы жиілікте жұмыс режимі қолмен немесе автоматты түрде болуы мүмкін.
●Бастау уақыты мен жұмыс жиілігін ерікті түрде орнатуға болады.
1-сұрақ: Айнымалы жылдамдықты жетектің электрлік басқару шкафы негізінен қандай жабдық үшін қолданылады?
A1: Бұл ауыспалы жылдамдықты жетекті басқару шкафы жоғары температура сорғылары, терең ұңғыма сорғылары және өзен сорғыштары сияқты суасты сорғыларының барлық түрлеріне арналған арнайы қолдау жабдығы болып табылады. Ол мұнай кәсіпшілігі суын жеткізу, терең ұңғымаларды сумен жабдықтау және өзен суын алу жобаларына сәйкес келеді.
2-сұрақ: Дәстүрлі тіркелген жылдамдықты басқарумен салыстырғанда жиілікті түрлендіруді басқарудың негізгі артықшылықтары қандай?
A2: Дәстүрлі бекітілген жылдамдықты басқару қораптарымен салыстырғандаАйнымалы жылдамдықты жетектің электрлік басқару шкафықажетінше сорғы жылдамдығын еркін реттей алады. Ол энергияны көбірек үнемдейді, жұмсақ іске қосу арқылы жабдықтың тозуын азайтады және толық қауіпсіздікті қорғайды, бұл сорғының жұмысын тұрақты, қауіпсіз және қуатты үнемдейді.
3-сұрақ: Бұл басқару шкафы қатал сыртқы жұмыс орталарына бейімделе ала ма?
A3: Иә. Бұл электрлік басқару шкафы мөрленген өнеркәсіптік қабық пен жоғары сапалы ішкі бөліктерді қабылдайды. Ол шаң өткізбейтін, су өткізбейтін және кедергіге қарсы және ылғалды, шаңды және сыртқы ортада мұнай кәсіпшілігі, су ұңғымасы және өзен суын алу жобалары үшін тұрақты жұмыс істей алады.
Біз әрбір ауыспалы жылдамдықты жетектің электрлік басқару шкафы үшін қатаң сапаны бақылауды ұстанамыз. Кәдімгі бір бөлікті тексеруден айырмашылығы, біздің барлық шкафтар жеткізілім алдында сәйкес келетін суасты сорғы қондырғыларымен сыналады. Әрбір жабдық толық жұмыс сынағынан, жылдамдықты реттеу сынағы мен жүктемені модельдеу сынағынан өтеді. Бұл нақты сорғы сәйкестік сынағы шкаф пен сорғы арасындағы тамаша үйлестіруді қамтамасыз етеді. Барлық өнімдер тұрақты және сенімді дала жұмысына кепілдік беру үшін толық сәйкестік сынағынан өткеннен кейін ғана жеткізіледі.

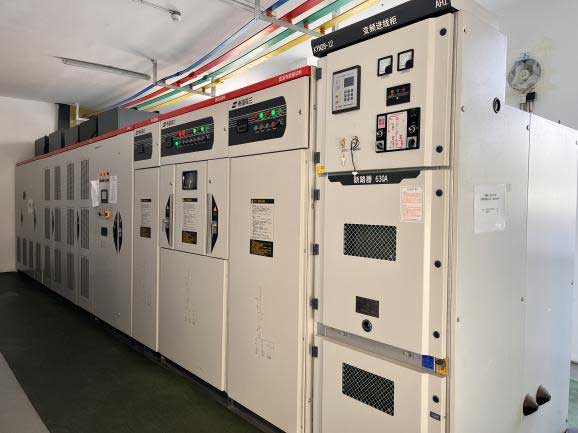

Бізде суасты сорғыларын басқару жабдығын әзірлеу және өндіру бойынша бай тәжірибеміз бар. Айнымалы жылдамдықты жетектің электрлік басқару шкафының барлық өнімдері тұрақты сапамен және төмен сәтсіздікпен қатаң сыналған. Біз әртүрлі сорғылар мен жұмыс жағдайларына сәйкес келетін теңшелген параметрлер мен функцияларды қолдаймыз. Біз толық сату алдындағы кеңестерді, орнында нұсқауды және сатудан кейінгі техникалық қызмет көрсетуді ұсынамыз. Біздің өнімдеріміз үнемді және тұрақты бақылау шешімдері бар әртүрлі мұнай кәсіпшілігі, су ұңғымасы және өзен суын алу жобаларына қызмет көрсететін бүкіл әлем бойынша сатылады.
