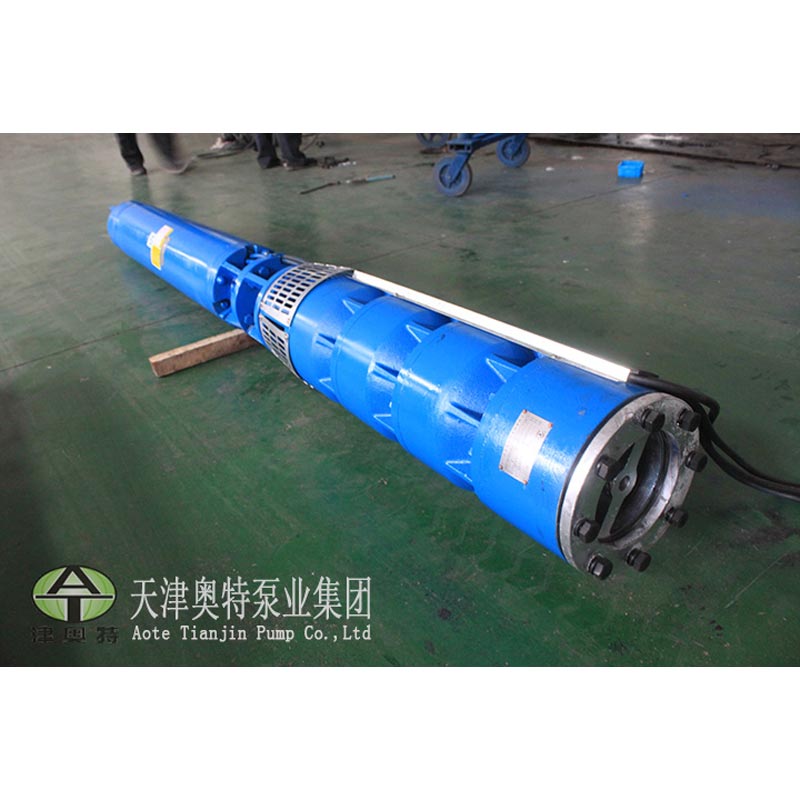

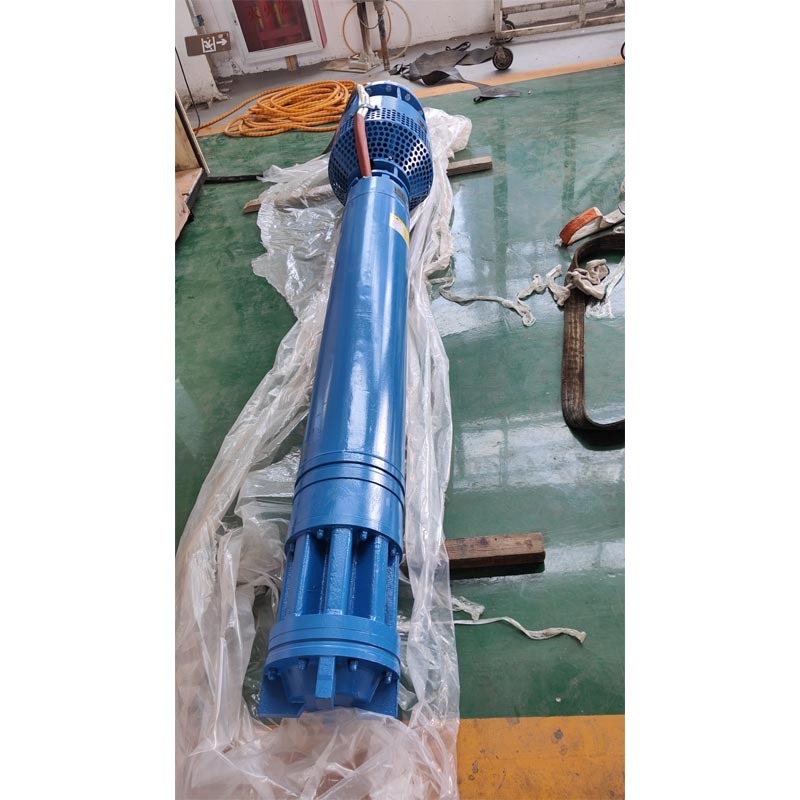

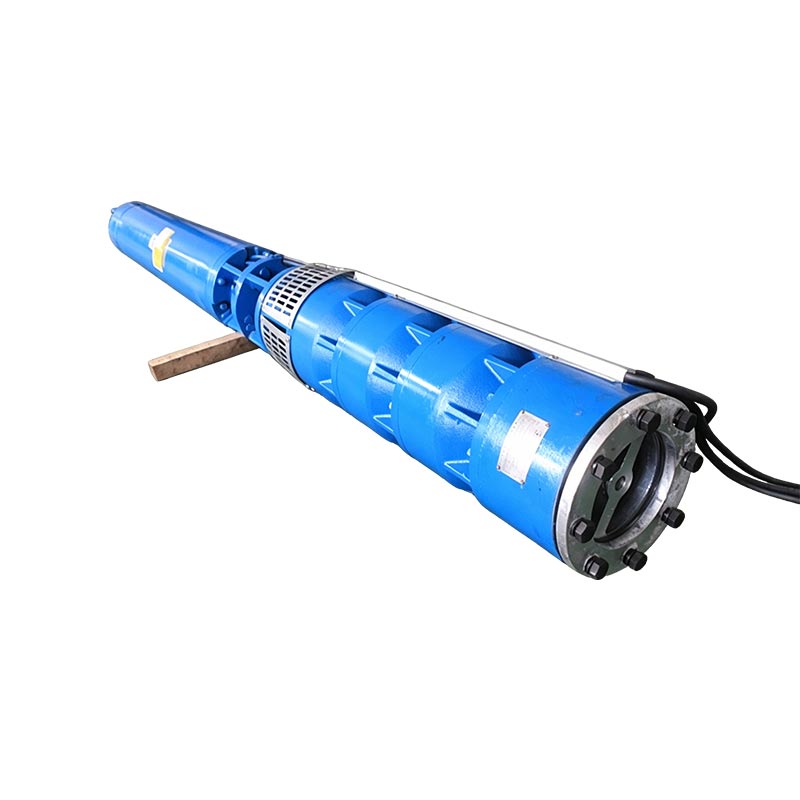

Біздің компанияның A5QJ сериялы суаруға арналған терең ұңғымаға арналған суасты сорғылары тереңдіктен жер асты суларын алуға арналған. құдықтар, сондай-ақ өзендерден, су қоймаларынан және каналдардан су алу жобалары. Ауыл шаруашылығы жерлерін суаруда кеңінен қолданылады, Таулы аймақтардағы адамдар мен малдарды шаруашылық-тұрмыстық сумен қамтамасыз ету, сонымен қатар қалаларда су бұру үшін қол жетімді, зауыттар, темір жолдар, шахталар мен құрылыс алаңдары.
1. Біріктірілген қозғалтқыш және сорғы құрылымы, жоғары қауіпсіздік пен сенімділікпен су астындағы жұмыс.
2. Ұңғыманың қаптамасына арнайы талаптар жоқ; көтерілетін құбыр тек сәйкес жұмыс қысымына төтеп беруі керек.
3.Оңай орнату, пайдалану және техникалық қызмет көрсету, шағын едендік кеңістікті алу; сорғы үйінің құрылысы қажет емес.
4. Ықшам құрылым және шикізатты аз тұтыну.
| Элемент | Техникалық сипаттама |
| Сорғы түрі | Терең ұңғыманың тік тереңдіктегі суасты сорғы |
| Құрылымы | Көп сатылы центрифугалық сорғы |
| Мотор түрі | Үш фазалы асинхронды суасты қозғалтқышы |
| Номиналды кернеу | 380В / 660В |
| Жиілік | 50Гц |
| Ағын диапазоны | Бапталған |
| Бас диапазоны | 900 м дейін |
| Орнату түрі | Тік орнату |
| Салқындату әдісі | Су толтырылған моторды салқындату |
| Орташа температура | ≤20℃ |
| PH диапазоны | 6,5–8,5 |
| Қатты бөлшектердің мазмұны | ≤0,01% |
1,3 фазалы айнымалы токтың қуат көзі: жиілігі 50 Гц, номиналды кернеу 380 В немесе 660 В (рұқсат етілген төзімділік ±5%).
1.Қатты бөлшектердің массасы ≤ 0,01%.
2. айдалатын сұйықтықтың PH мәні 6,5-тен 8,5-ке дейін.
3.Орташа температура ≤ 20℃.
4. Суаруға арналған терең ұңғыманың суасты сорғысының кірісі динамикалық су деңгейінен кемінде 1 м төмен болуы керек; суға батудың максималды тереңдігі статикалық су деңгейінде 70 м; сорғы түбі ұңғыма түбінен кемінде 1 м қашықтықты сақтайды.
5. Тегіс ішкі қабырғасы бар және корпустың дислокациясы жоқ түзу ұңғыма корпусы.
1. Суаруға арналған терең ұңғымаға арналған суасты сорғы 3 фазалы асинхронды қозғалтқыштан және сорғы корпусынан тұрады. Қозғалтқыш жоғарғы сорғы блогымен тікелей біріктірілген. Қозғалтқыштың жоғарғы білігіне орнатылған сенімді білік тығыздағыш ұзақ мерзімді тұрақты жұмысты қамтамасыз ететін ішкі қозғалтқыштың салқындатқыш суы мен айдалатын орта арасындағы көлденең ағу.
2. Сорғы бір сорғыш көп сатылы тік ортадан тепкіш типті; сәйкес келетін қозғалтқыш су толтырылған дымқыл типті тік суасты асинхронды қозғалтқыш, бөшке тәрізді муфта арқылы қосылған.
3. Мотор орамасы нейлон қапталған PE су өткізбейтін магнит сымын қабылдайды; мотор қуысы таза тұщы сумен толтырылады.
4. Қозғалтқыш үшін сумен майланған бағыттаушы подшипниктер қолданылады. Қозғалтқыштың астыңғы жағындағы мойынтірек екі жақты осьтік тірек сорғыдан тарту. Жоғары басы бар нұсқасы импортталған никельді мыс желдеткіш пішінді итергіш жастықшалармен жабдықталған. Осьтік жүкті көтеруге арналған филос сырғымалы тақталар.
5. Сорғы мен қозғалтқыш арасында жоғары көтергіш үлгілерде, максималды жоғары көтерілген қосымша осьтік күш мойынтірек бөлігі орнатылған. 900 м дейін.
1. Іске қосу алдында мотор қуысын таза тұщы сумен толтырыңыз; аяздың жарылуын болдырмау үшін қыста сақтауға арналған барлық ішкі суды төгіп тастаңыз.
2. Құрылғының оқшаулау кедергісін жүйелі түрде сынаңыз, мәні 0,5 МΩ төмен болмауы керек.
3. Стандартты кепілдік мерзімі: қалыпты жұмыс кезінде 1 жыл.
Мысалы: QJ80-100-37
| Код | Мағынасы |
| Q | Суасты түрі |
| J | Терең ұңғыма қолданбасы |
| 80 | Номиналды шығын: 80 м³/сағ |
| 100 | Номиналды басы: 100 м |
| 37 | Мотор қуаты: 37 кВт |
Сорғы үлгісін таңдау алдында тұтынушылар келесі ақпаратты растауы керек:
Суару аймағына және су қажеттілігіне сәйкес қажетті су шығаруды анықтаңыз.
Қажетті көтеру биіктігін есептеңіз, соның ішінде:
• Ұңғыманың тереңдігі
• Тік көтеру қашықтығы
• Құбырдағы қысымның жоғалуы
• Терминалды су қысымына қойылатын талаптар
Қолданыстағы ұңғыма корпусына сәйкес келетін сорғының диаметрін таңдаңыз.
Кернеуді, жиілікті және қол жетімді электр қуатын растаңыз.
Судың температурасын, PH мәнін және қатты бөлшектердің құрамын тексеріңіз.
Бұл параметрлерді қамтамасыз ету таңдалған сорғы күтілетін өнімділікті қамтамасыз етуге көмектеседі.
| Ақаулық құбылыстары | Себептер | Шешімдер |
| Басы қол жетпейді, су сіңбейді немесе судың ағуы жеткіліксіз. | 1.Динамикалық су деңгейі рұқсат етілген мин. динамикалық су деңгейі; 2.Көтергіш құбырдағы сыну бірлескен; 3.Қозғалтқыштың кері айналуы; 4. Кернеудің төмендеуі; 5. Блокталған су кіріс; 6.Зақымдалған муфта. |
1. Ұңғыманың тереңдігін арттыру үшін сорғы сатысы мен көтеру құбырын ұлғайту; 2. Сынықты жөндеу; 3. Сымды ауыстырыңыз қосқыш; 4. Кернеуді тексеру; 5.Жуу суының кірісі; 6. Қосқышты ауыстырыңыз. |
| Қозғалтқыш іске қосу кезінде жұмыс істемейді, дыбыс естіледі. | 1.Подшипник ұстамасы; 2. Қозғалтқыштың бір фазалық жұмысы. |
1.Зақымдалған бөлшектерді тексеру және жөндеу; 2. Жалғау сымын тексеріңіз және фазалық ақауды табыңыз. |
| Үлкен амперметр көрсеткішінің айналуы | 1. Судың динамикалық деңгейі сіңіру кірісіне дейін төмендейді; 2. Судың динамикалық деңгейі рұқсат етілген деңгейден төмен түседі мин.динамикалық су деңгейі; |
1. Судың ағуын азайтыңыз және суға бату тереңдігін арттырыңыз. |
| Құрылғының күшті дірілі | 1. Сорғы шпиндельі майысқан; 2. Мойынтірек бөлігінің тозуы тым үлкен; 3. Тым қарқынды дроссель; 4.Зақымдалған муфта. |
1.Шпиндельді калибрлеу; 2. Подшипникті ауыстырыңыз; 3.Тығыздағыш клапанды үлкейтіңіз; 4. Қосқышты ауыстырыңыз. |
| Ағынға түсу | 1. Сақинаның тозуы; 2. Су кірісі бітеліп қалды; 3.Көтергіш құбырлар арасындағы қосылыстағы ағып кету немесе қабықтар. |
1. Тозған бөлшектерді жөндеу немесе ауыстыру; 2.Жуу суының кірісі; 3. Қосылым бөлігін тексеріңіз. |
| Оқшаулау кедергісінің кенет төмендеуі | 1.Мотор кабелінің қосқышының сапасыздығы; 2.Қозғалтқыштың айналмалы сымдарының оқшаулауының зақымдануы; 3. Тозған кабель. |
1. Кабель қосқышын қайта қосыңыз; 2. Қозғалтқыш сымдарын жөндеу; 3. Зақымдарды жөндеу. |
| Қуатты тұтынудың артуы (амперметр көрсеткіші номиналды мәннен асып түседі құны) |
1. Мойынтіректердің тозған дөңгелегі; 2.Мойынтірек тозғаннан кейін қозғалтқыштың өзара байланысы; 3. Абразия доңғалақ пен қабық арасында. |
1. Сорғыны тексеру және жөндеу; 2. Қозғалтқышты тексеру және жөндеу; 3. Ағынды басқарыңыз және қозғалтқыштың күшін тексеріңіз подшипник. |
Терең ұңғымаға батырылатын сорғы негізінен терең ұңғымалардан жер асты суларын алу және оларды сумен қамтамасыз ету үшін қолданылады суару, тұрмыстық пайдалану, өнеркәсіптік қолдану және басқа да суды тасымалдау жобалары.
Иә. ATQJ сериясы ауылшаруашылық жерлерін суару, жаңбырлату жүйелері, жылыжай суару және т.б. ауылшаруашылық сумен жабдықтау қолданбалары.
Тұтынушылар қамтамасыз етуі керек:
• Қажетті ағын жылдамдығы
• Сорғы басы
• Ұңғыманың тереңдігі
• Ұңғыманың диаметрі
• Су көзі туралы ақпарат
• Электрмен жабдықтау талаптары
Иә. AOTE сорғы сорғы параметрлерін, соның ішінде ағын жылдамдығын, басын, қозғалтқыш қуатын, кернеуді және материалдарды сәйкес реттей алады жоба талаптары.
Орнатудың рұқсат етілген тереңдігі таңдалған үлгіге және жұмыс жағдайларына байланысты. Жоғары басы бар модельдер қол жеткізе алады бастарды 900 метрге дейін көтеру.
Оқшаулау кедергісін, кабель жағдайын, жұмыс тогын және су шығысын үнемі тексеру ұсынылады тұрақты өнімділік.
AOTE көп жылдар бойы сорғыларды өндіруге маманданған, терең ұңғымаларға арналған суасты сорғыларын қамтамасыз етеді. ауылшаруашылық, өнеркәсіптік және коммуналдық қолданбалар. Тәжірибелі инженерлік қабілетімен және икемді өндірісімен процестер, біз стандартты үлгілерді, сондай-ақ сумен жабдықтаудың әртүрлі жобалары үшін теңшелген сорғы шешімдерін қолдаймыз.
