Судың жиналуы тау-кен өндірісінің тиімділігі мен қауіпсіздігіне әсер ететін негізгі проблемалардың бірі болып табылады. Жер асты суларының артық болуы, жауын-шашын, және жер асты ағыны өндірісті тоқтатып, жабдықты зақымдауы және пайдалану шығындарын арттыруы мүмкін.

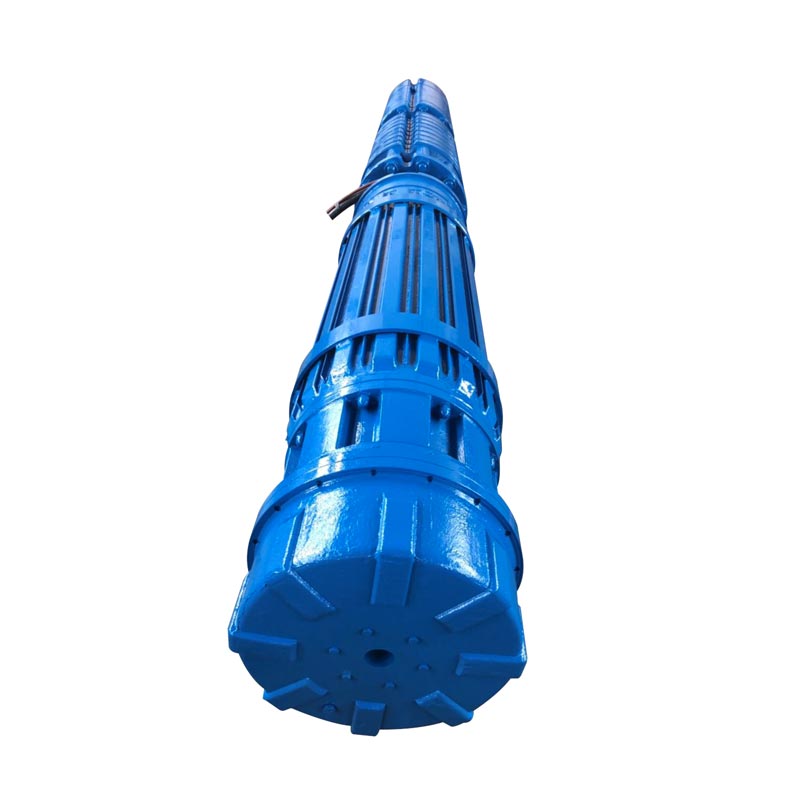

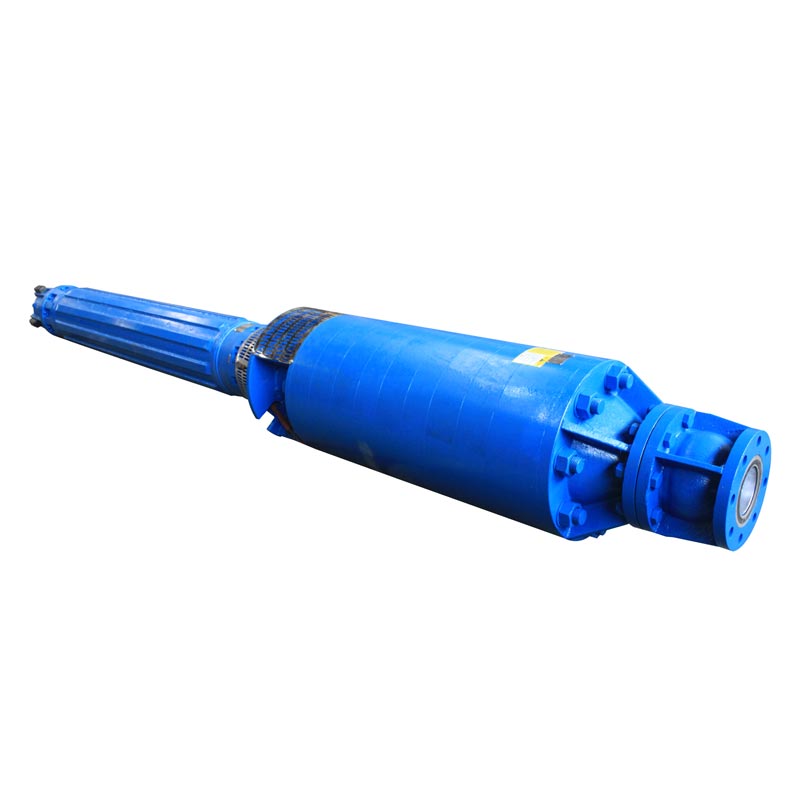

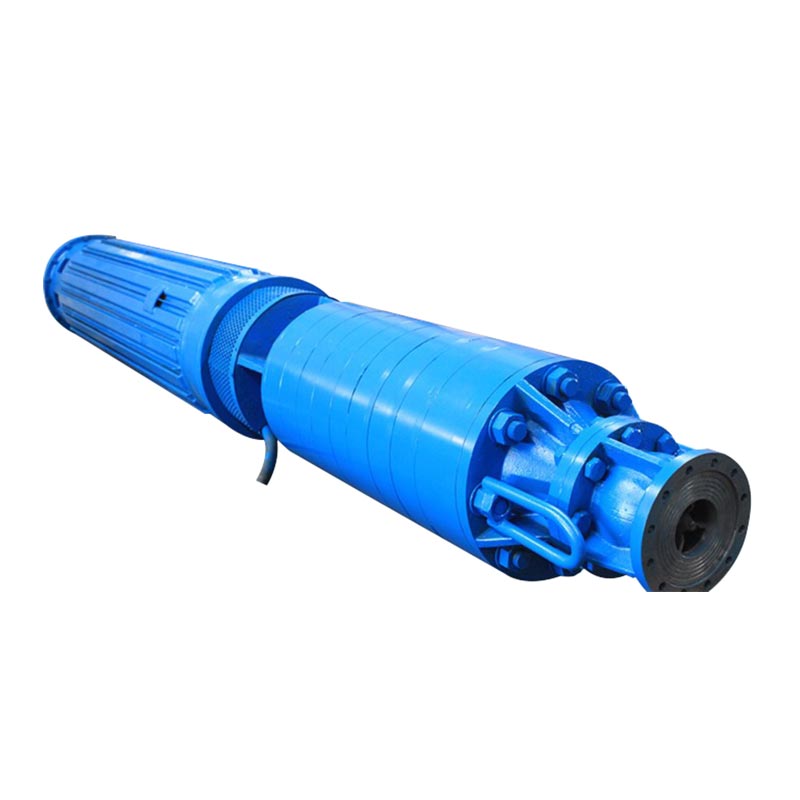

Дренажды суасты сорғы үздіксіз жұмыс істейтін шахталарды сусыздандыруға арналған. пайдалану және ұзақ қызмет ету мерзімі қажет. Жоғары өнімді центрифугалық гидравликалық жүйемен жасалған және берік суасты қозғалтқыш технологиясы, ол тіпті терең шахталарда, ірі карьерлерде және қоршаған ортада тұрақты суды кетіруді қамтамасыз етеді. құрамында абразивті бөлшектер бар.
Бұл сорғы көмір мен мыс кеніштерінен алтын, қалайы және алмас өндіру орындарына дейін сенімді дренажды қамтамасыз етеді. талап етілетін жағдайларда өнімділік.
Құрылғыға осьтік итеру мен тартылған қатты заттар мен тұнбадан түсетін жүктеме неғұрлым аз болса, соғұрлым жұмыс қабілеттілігі жоғары болады. сенімділік.
Пайдалану сенімділігі неғұрлым жоғары болса, соғұрлым қызмет ету мерзімі ұзарады. 10 жыл немесе одан да көп болуы мүмкін HDM бар суасты моторлы сорғылар үшін.
Қызмет мерзімі ұзағырақ және тиімділік неғұрлым жоғары болса (90% плюс), пайдалану шығындары соғұрлым аз болады.
Ағын сыйымдылығы Q: 6000 м'/сағ дейін (26500 АҚШ г/мин)
Жеткізу биіктігі H: 1500 м (5000 фут) дейін
Қысым p: 150 барға дейін (2200 Psi)
Жылдамдық n: 3600 айн/мин дейін
Қозғалтқыштың өнімділігі туралы мәліметтер:
Жиілік: 50 Гц/ 60 Гц
Кернеу V: 14000 вольтқа дейін
Мотор қуаты P: 5000 кВт дейін (6700 HP)
Жылдамдық n: 3600 айн/мин дейін
Температура t: 100 ℃ дейін
Материалдар: Материалдар сіздің талаптарыңыз бойынша жеке таңдалады, соның ішінде сұр шойын, иілгіш шойын, қола, алюминий қола, дуплексті баспайтын болат.
(1) Сүңгуір сорғы орталықтан тепкіш жұмыс доңғалағын және радиалды бағыттаушы қалақша құрылымын қамтиды; жұмыс кезінде сұйықтық радиалды түрде тартылады және радиалды түрде шығарылады;
(2) Бұл суасты сорғы негізінен жұмыс дөңгелегінен, тығыздағыш сақинадан, жоғарғы және төменгі бағыттаушы қалақтардан, жоғарғы және төменгі аралық секциялардан, сору бөлімінен, ағызу бөлімінен, сорғы білігінен, жоғарғы тірек мойынтірегінен, бағыттаушы қалақшаның жеңінен және аралық өтпелі бөлімнен тұрады.
(3) Сорғының жұмыс камерасы жұмыс дөңгелегінен, бағыттаушы қалақтардан және аралық бөліктерден тұрады. Доңғалақ, мойынтірек гильзалары және болат төлкелер ротор жинағын құрайды, ал сырғымалы мойынтіректер айналмалы ротор жинағын қолдау үшін сору бөлігінде, түсіру бөлігінде және аралық өтпелі бөлімде орнатылады.
(4) Осьтік күштерді теңестіру үшін дөңгелектер симметриялы түрде орналастырылған: үстіңгі дөңгелек сағат тілімен айналады, ал төменгі дөңгелек қарама-қарсы бағытта орнатылады. Жұмыс кезінде жұмыс доңғалақтары тудыратын осьтік күштер бірін-бірі жоққа шығарады және кез келген қалдық осьтік күшті қозғалтқышқа жалғанған мойынтірек көтереді, осылайша қондырғының қызмет ету мерзімін ұзартады.
(5) Ротор қозғалтқыш мойынтірегі корпусының муфтасымен туралау үшін сорғы муфтасының радиалды иығы арқылы орналастырылады және қатты қосылымды қалыптастыру үшін осьтік бұрандалармен бекітіледі.
(1) Қозғалтқыш статордан, ротордан, жоғарғы және төменгі бағыттаушы мойынтіректерден, тірек мойынтіректерден, негізден, білік ұзартқыш тығыздағыштан тұрады. құрастыру және басқа компоненттер.
(2) Қозғалтқыш білігінің ұзартқышы резеңке арматураланған май тығыздағыш пен механикалық тығыздағыштың көмегімен тығыздалады.
(3) Мотор арасындағы қысымды теңестіру үшін қозғалтқыштың төменгі жағында резеңке кеңейткіш көпіршік орнатылған. Қозғалтқыштың ішінде термиялық кеңею мен жиырылуы орын алғанда немесе ішкі қуыс пен сыртқы су сыртқы су деңгейі өзгереді. Қозғалтқыштың төменгі бөлігі коррозияға төзімді мырышталған табақпен қапталған металл.
(4) Мотор корпусының сыртқы бетінде салқындатқыш қанаттар мен салқындатқыш су арналары бар. Жұмыс кезінде, қозғалтқыштың ішкі бөлігі сумен толтырылған, ол ротордың төменгі жағындағы жұмыс дөңгелегі арқылы айналады. біркелкі ішкі температура. Сонымен бірге қозғалтқыштың сыртқы бетінен жоғары жылдамдықтағы су ағыны таралады корпустан, салқындатқыш қанаттардан және су арнасының беттерінен жылу.
(5) Қозғалтқыштың статор орамдары тамаша температураны ұсынатын жоғары вольтты, суға төзімді оқшауланған сымды пайдаланады. қарсылық және оқшаулау қасиеттері. Орамдық сымдар жоғары вольтты, суға төзімді қуат кабеліне қосылған. Сонымен қатар, суды бақылау үшін орама ұштарының бетіне температура сенсорлары бекітілген олардың айналасындағы температура. Температура сенсорлары төрт ядролы кабельге қосылған; екі кабель де үстіңгі бағыттағыштағы кабель шығатын тесіктер арқылы шығарылады подшипник корпусы.
(6) Ротор мыс өткізгіштерден жасалған торлы торлы типті.
(7) Жоғарғы және төменгі бағыттаушы мойынтіректердің корпустары мойынтірек қабықтарымен жабдықталған, ал тірек мойынтіректері ротордың төменгі ұшы. Мойынтіректер жинағы жоғарғы және төменгі мойынтіректерден және сырғанаудан тұрады. пластина, олар осьтік күштерді қолдау үшін қолданылады; жоғарғы мойынтірек сегменттелген сақиналы түрі, ал төменгі тірек тірегі сегменттелген сектор түрі болып табылады.
Жер асты көмір шахталарынан жер асты суларын тиімді шығару.
Мыс, алтын, қалайы және гауһар өндіруге арналған дренаж жүйелеріне қолайлы.
Үлкен тау-кен қазбаларында жауын-шашынның жиналуын және жер асты суларын бақылауды реттейді.
Терең жерасты операциялары үшін жоғары қысымды конфигурация.
Сорғы жер асты сулары, шөгінділер және суспензия бөлшектері бар шахта суларына арналған. Материалды таңдау су жағдайына қарай теңшеуге болады.
Конфигурацияға байланысты сорғы 1500 метрге дейін жеткізу басына қол жеткізе алады, бұл оны терең шахтаға жарамды етеді. дренажды қолдану.
Жалпы материалдарға шойын, иілгіш шойын, қола, алюминий қола және дуплексті тот баспайтын болат жатады. The таңдау коррозияға және тозуға қойылатын талаптарға байланысты.
Иә. Сорғының гидравликалық өнімділігін, қозғалтқыш кернеуін, қуатын, материалдарын және конфигурациясын сәйкес реттеуге болады жоба талаптары.
