Электрлік суасты сорғы жасанды көтергіш

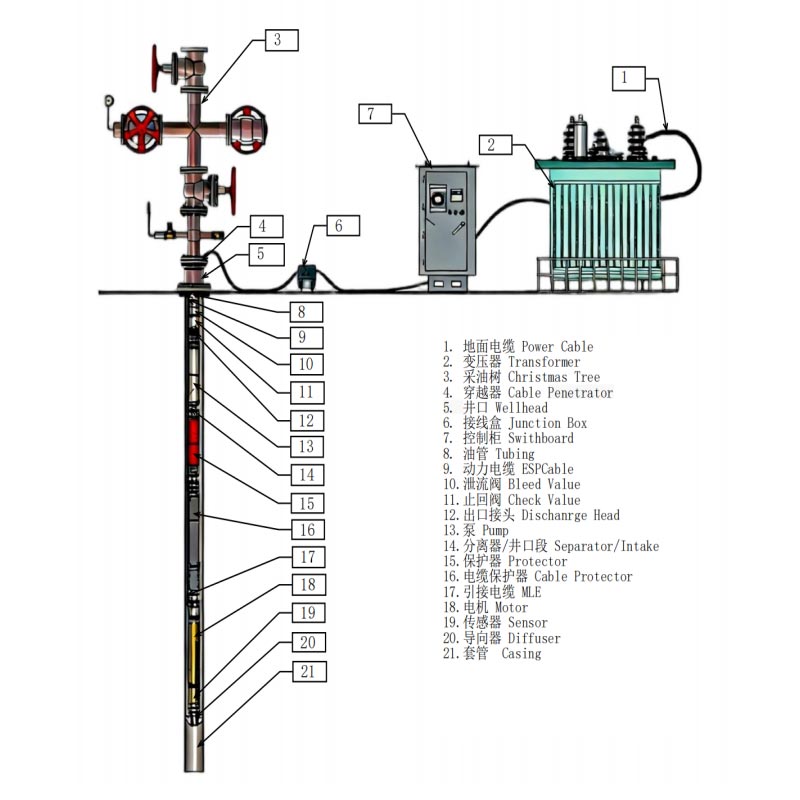

Электрлік суасты сорғысының жасанды көтергіші (ESP) бір сорғы қондырғысы емес, толық ұңғымадағы жасанды қондырғы болып табылады. лифт ерітіндісі, ең алдымен суасты қозғалтқышынан, қорғағыштардан, газ-сұйықтық сепараторынан, көп сатылы ортадан тепкіш сорғы, кабельдер және жер үсті басқару жабдығы.

Бұл жүйе шикі мұнайды үздіксіз тасымалдайтын көп сатылы центрифугалық сорғыны басқару үшін ұңғы қозғалтқышын пайдаланады. ұңғы оқпанын бетіне. Ол терең ұңғымаларға, суы жоғары ұңғымаларға, ауытқыған ұңғымаларға және өндіруге жарамды дәстүрлі сорғы қондырғылары өндірістік талаптарды қанағаттандыра алмайтын теңіз платформаларындағы ұңғымалар.

Штангалық сорғы және газ көтеру сияқты дәстүрлі жасанды көтеру әдістерімен салыстырғанда, ESP келесі артықшылықтарды ұсынады: бір ұңғыманы өндірудің жоғары қуаттылығы, жер үсті жабдықтарының кішігірім ізі, жоғары ауытқу және тереңдікке жарамдылық ұңғымаларды және ұзақ мерзімді үздіксіз өндірістік қажеттіліктерді қанағаттандыру мүмкіндігі.

Сондықтан ол құрлықтағы мұнай кен орындарында, теңіз платформаларында және жетілген кезде өндірісті арттыру жобаларында кеңінен қолданылады. мұнай кен орындары.

Тұтынушының қажеттіліктеріне бейімделген ESP шешімдері

1. Жоғары өндірістік ұңғыма шешімдері

Тәуліктік сұйықтықты өндіруге жоғары талаптары бар мұнай ұңғымалары үшін әдеттегі қолмен көтеру әдістерімен шектелуі мүмкін жабдықтың көлемі және пайдалану тиімділігі.

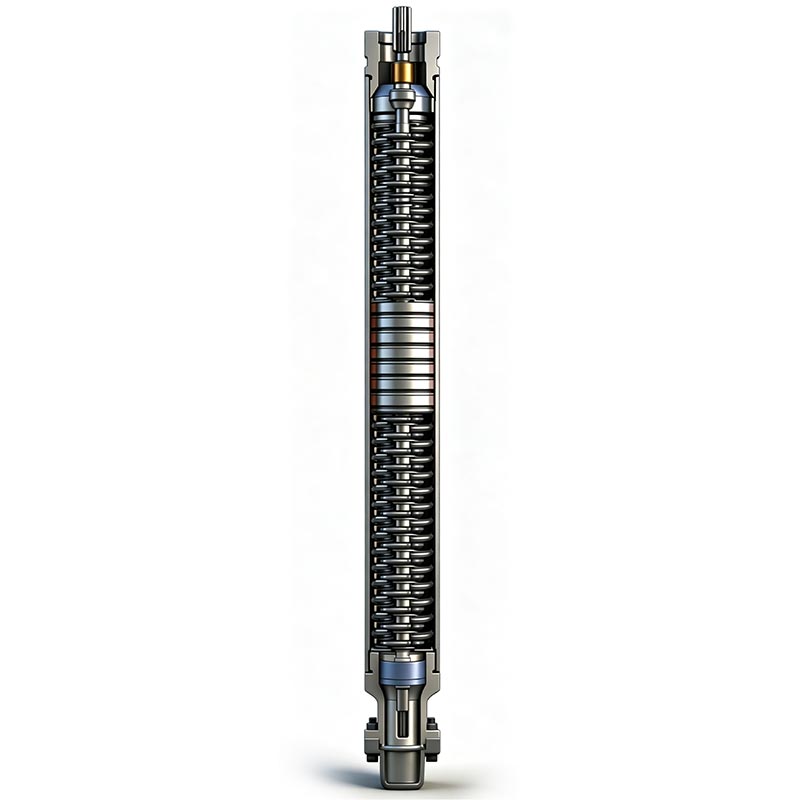

ESP жүйесінде көп сатылы орталықтан тепкіш сорғы құрылымы қолданылады. Сорғы сатыларының санын көбейту арқылы және Доңғалақтың дизайнын оңтайландыру арқылы ол мыналарға қол жеткізеді: жоғары сұйықтықты жеткізу сыйымдылығы, ұңғымадағы қысымды тұрақты бақылау және шикі мұнай өндіруді үздіксіз арттырды.

Қолайлы: жаңадан игерілген жоғары өнімді мұнай ұңғымалары, мұнай кен орындарын дамытудың ауқымды жобалары және қабаттар бір ұңғы өндірісін арттыруды талап етеді.

2. Терең ұңғымалар мен жоғары қысымды қабаттардың шешімдері

Тереңдігі артқан сайын дәстүрлі сорғы жабдықтары штанганың салмағы және сияқты факторларға оңай әсер етеді механикалық тозу.

ESP, ұңғымадағы қуат жетегі арқылы ұңғыманың тереңдігіне сәйкес конфигурациялануы мүмкін: жоғары қуатты суасты қозғалтқыштары, көп сатылы сорғы комбинациясы, және жоғары берік қосылым құрылымдары. Бұл тұтынушыларға проблеманы шешуге көмектеседі терең ұңғымаларда көтеру тиімділігі төмендеді.

Қолайлы: терең қабаттар, жоғары статикалық қысымды ұңғымалар және кәдімгі көтеру ауқымынан асатын өндіру ұңғымалары.

3. Суы жоғары және күрделі сұйықтықтарға арналған шешімдер

Игерудің кейінгі кезеңдерінде жетілген мұнай кен орындарында әдетте судың қысқаруы, газдың көбеюі байқалады өндірісі және өндірілген сұйықтықтардың қасиеттерінің өзгеруі.

ESP жүйелерін күрделі сұйықтық орталарында газ-сұйықтық сепараторлары сияқты конфигурациялар арқылы жақсартуға болады. газды бұғаттауға қарсы құрылымдар, коррозияға төзімді материалдар және оңтайландырылған сорғы түрлері.

Материал және өндіріс технологиясы

Көп сатылы сорғы дөңгелегі мен диффузорлары дәл CNC өңдеу арқылы тозуға төзімді легірленген болаттан жасалған, сұйықтықтың тегіс ағынын және жоғары көтеру тиімділігін қамтамасыз ету. Суасты қозғалтқышы жоғары температураға төзімді ораманы қабылдайды Ұңғыманың ұзақ мерзімді жылу әсерін сақтау үшін оқшаулау.

Протектор коррозиялық қабат суын, шикі мұнайды және тосқауыл қою үшін арнайы оқшаулағыш диэлектрлік маймен толтырылады қозғалтқыштың ішкі бөліктерін зақымдайтын ілеспе газ.

Барлық негізгі құрамдас бөліктер күкіртті коррозияға қарсы беттік жабынмен және көп қабатты герметикалық өңдеуден өтеді. Автоматтандырылған компоненттерді сәйкестендіру және құрастыру желілері әрбір модульдің тығыз орналасуына кепілдік береді. Сапалы электр жабдықтарының әрбір дайын жиынтығы Суасты сорғысының жасанды көтергіші жеткізілім алдында толық ұңғыманың симуляциясының өнімділік сынағынан өтеді.

Қолдану аймақтары

Электрлік сүңгуір сорғы жасанды көтергіш жүйелері негізінен мыналарда қолданылады: Құрлықтағы мұнай кәсіпшілігі өндіру ұңғымаларында
Теңіз платформасындағы мұнай ұңғымалары
Терең ұңғымаларды өндіру жобалары
Жоғары су кесілген жетілген мұнай кен орындары
Ауыр мұнайды термиялық қалпына келтіру жобалары
Бағытты және көлденең ұңғымалар

Жобаны сатып алуды қолдау

Біз әртүрлі мұнай кәсіпшілік жобаларына келесі қолдауды ұсынамыз:

1. Бастапқы техникалық қолдау

Клиент ұсынған ақпарат негізінде: ұңғыманың тереңдігі туралы деректер, өндіру талаптары, шикі мұнай параметрлері және ұңғыма жағдай туралы ақпарат, біз ESP конфигурациясына қатысты ұсыныстарды береміз.

2. Жабдық жиынтықтарын аяқтаңыз

Біз қамтамасыз ете аламыз: ESP сорғы қондырғылары, су асты қозғалтқыштары, қорғағыштар, газ-сұйықтық сепараторлары, сәйкес кабельдер және басқару жүйелер.

3. Жобаны жеткізуді қолдау

Біз қолдау көрсетеміз: жаппай сатып алу, OEM конфигурациясы, жобаның қосалқы бөлшектерін жеткізу және ұзақ мерзімді техникалық қызметтер.

Өндірістік мүмкіндіктер және сапаны бақылау

ESP жүйелері жоғары температура, жоғары қысым және коррозиялық ұңғыма сұйықтықтары бар орталарда жұмыс істейді; сондықтан, жабдықты дайындау дәлдігі ұңғыманың пайдалану цикліне тікелей әсер етеді. Кезінде негізгі бақылау нүктелері өндіріс мыналарды қамтиды:

1. Дәл өңдеу

Жұмыс дөңгелегі және бағыттаушы дөңгелектер сияқты негізгі гидравликалық компоненттер дәйекті ағын арнасын қамтамасыз ету үшін дәл өңделген. өлшемдерін және сорғының тиімділігін арттыру.

2. Мотор өндірісі

Жоғары температураға төзімді оқшаулау жүйелері және орамалардың қатаң сынағы жұмыс кезінде қозғалтқыштың істен шығу қаупін азайтады ұзақ мерзімді операция.

3. Тығыздау және коррозиядан қорғау

Құрамында күкірті бар, жоғары тұзды және жоғары коррозиялық ұңғыма орталары үшін біз мыналарды қамтамасыз етеміз: коррозияға қарсы таңдау материалдар, бетті өңдеу және көп қабатты герметикадан қорғау.

4. Зауыттық сынақтар

Әрбір ESP жүйесі жеткізілім алдында келесі сынақтан өтеді:

Қозғалтқышты оқшаулауды сынау, сорғы өнімділігін тексеру, тығыздау өнімділігін тексеру және үздіксіз жұмысты модельдеу тестілеу.

Жиі қойылатын сұрақтар

1-сұрақ: Электрлік суасты сорғы жасанды көтергіштің басқа жасанды көтеру режимдерінен айырмашылығы неде?

A1: Бұл жоғары ағыны және жоғары көтеру қабілеті бар толығымен су астында біріктірілген көтеру жүйесі. Штангалы сорғылардан айырмашылығы ұңғыманың тереңдігімен және ауытқуымен шектелген, ол жер үсті сорғы қондырғылары жоқ ультра терең және ауытқыған ұңғымаларда тұрақты жұмыс істейді.

2-сұрақ: Бұл ESP жасанды көтеру жүйесі күкіртпен коррозиялық қабат сұйықтығына қарсы тұра ала ма?

A2: Иә. Сұйықтықпен байланысатын барлық негізгі бөліктер коррозияға қарсы арнайы жабыны бар күкіртті қорытпа материалдарын қабылдайды. The Кірістірілген қорғаныс қозғалтқыштың ішкі бөліктерін қорғау үшін коррозиялық ортаны тиімді оқшаулайды.

3-сұрақ: Сіз мұнай өндіру жобаларын тікелей зауыттық жеткізуді қамтамасыз етесіз бе?

A3: Әрине. Біз зауыттық тікелей электрлік суасты сорғысының жасанды көтеру қызметін толық қамтамасыз етеміз аралық дилерлермен және ірі жобаның көтерме электрлік суасты сорғыларымен тапсырыстарын қабылдайды икемді жеткізу кестелері.
