Жоғары температуралы электрлік суасты сорғы (ESP) жоғары температуралы су ұңғымаларына, геотермиялық ұңғымаларға және ұңғымаларды көтеруді талап ететін қолданбалар. Мұнай кәсіпшілігінің ESP технологиясы бойынша әзірленген ол жоғары температураға төзімділікті біріктіреді тұрақты су көтеруді қамтамасыз ету үшін мотор компоненттері, ықшам жіңішке тесік құрылымы және көп сатылы гидравликалық дизайн қатал жер асты жағдайында өнімділік.
Қозғалтқыш температурасы 260°C дейінгі ортада жұмыс істеу мүмкіндігі және 4,5 дюймден 10-3/4 дюймге дейінгі үйлесімділікпен корпус жүйелері, бұл жоғары температура ESP сорғы геотермалды энергияны өндіруге, өнеркәсіптік ыстық су ұңғымаларына, терең су ресурстары және кәдімгі суасты сорғылары тиімді жұмыс істей алмайтын басқа қолданбалар.
Сорғы үздіксіз жұмыс істеу үшін арнайы әзірленген жоғары температуралы жер асты орталары. Қозғалтқыш жүйесі жоғары температураға төзімді оқшаулағыш материалдарды пайдаланады және ұзақ мерзімді жұмыс кезінде термиялық қартаюды азайту және электрлік өнімділікті сақтау үшін ыстыққа төзімді компоненттер.
Негізгі температура көрсеткіштері:
Қозғалтқыштың температурасы 260 ° C дейін төзімді
Төменгі тесігінің температурасы 200°C дейінгі геотермиялық ұңғымаларға жарамды
Жоғары температурадағы суды сору қолданбаларында үздіксіз жұмыс істеуге арналған
Шамадан тыс қызудан туындаған оқшаулаудың бұзылуы және қозғалтқыштың істен шығу қаупі төмендейді
Стандартты суасты сорғылармен салыстырғанда бұл жоғары температуралы ESP термиялық тұрақтылықты қамтамасыз етеді. геотермалдық және ыстық су ұңғымаларының жобалары.
Бастапқыда мұнай кәсіпшілігіндегі тар ұңғымаларды қолдану үшін әзірленген, жоғары температуралы электрлік суасты сорғы шектеулі кеңістіктегі ұңғымаларға орнатуға мүмкіндік беретін шағын диаметрлі құрылымды ұсынады.
Оңтайландырылған сорғы, қорғаныс және қозғалтқыш конфигурациясы әртүрлі корпустар үшін икемді орнату шешімдерін ұсынады өлшемдері.
| Түр | Сериялар | Максималды диаметрі (мм) |
| Сорғы | 338 | 86 |
| Қорғаушы | 338 | 86 |
| Мотор | 375 | 95.25 |
| Түр | Сериялар | Максималды диаметрі (мм) |
| Сорғы | 400 | 101.6 |
| Қорғаушы | 400 | 10.1.6 |
| Мотор | 456 | 115.82 |
| Түр | Сериялар | Максималды диаметрі (мм) |
| Сорғы | 513/538/562 | 130,3/136,7/143 |
| Қорғаушы | 513 | 130.3 |
| Мотор | 540/562 | 138/143 |
| Түр | Сериялар | Максималды диаметрі (мм) |
| Сорғы | 675 | 171.45 |
| Қорғаушы | 675 | 171.45 |
| Мотор | 738 | 187.45 |
| Түр | Сериялар | Максималды диаметрі (мм) |
| Сорғы | 862 | 219 |
| Қорғаушы | 675 | 171.45 |
| Мотор | 738 | 187.45 |

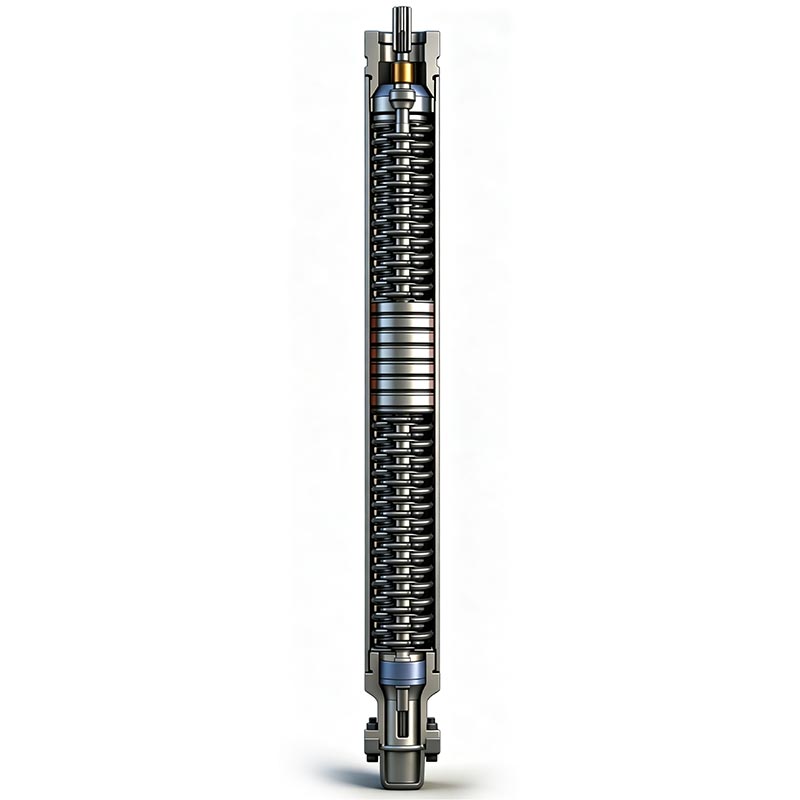

Жоғары температура ESP сорғы терең ұңғымаларды қолдану үшін оңтайландырылған көп сатылы центрифугалық гидравликалық құрылымды қабылдайды.
Гидравликалық дизайн мыналарды қамтамасыз етеді:
Жоғары көтеру басының мүмкіндігі
Тұрақты қысым шығару
Терең геотермалдық ұңғымалардан үздіксіз су алу
Жоғары температурадағы жер асты жағдайында жақсартылған өнімділік
Ол ұзақ қашықтыққа тік көтеруді қажет ететін жобалар үшін жарамды, оның ішінде геотермиялық жылыту жүйелері, өнеркәсіптік ыстық сумен қамтамасыз ету және терең су ресурстарын дамыту.
Қозғалтқыш жүйесі күрделі ортада жоғары жүктеме және үздіксіз жұмыс істеуге арналған.
Негізгі өнімділік артықшылықтары:
Тұрақты іске қосу үшін толық моментпен іске қосу мүмкіндігі
Жоғары жүктемеге төзімді тірек құрылымы
Электр шығыны мен жылуды азайту үшін оңтайландырылған ротор дизайны
Жақсартылған төзімділік үшін тозуға төзімді қорытпа компоненттері
Кәдімгі ESP сорғыларымен салыстырғанда, оңтайландырылған қозғалтқыш дизайны қуат тұтынуды азайтуға және ұзақ мерзімді жақсартуға көмектеседі жоғары температуралы ұңғымаларды қолданудағы жұмыс тиімділігі.
| Элемент | Техникалық сипаттама |
| Өнім атауы | Жоғары температуралы электрлік суасты сорғы ESP |
| Қолданба | Геотермалдық ұңғымалар, ыстық су ұңғымалары, мұнай кен орындарын көтеру қолданбалары |
| Мотордың максималды температурасы | 260 ° C дейін |
| Ұңғыманың максималды температурасы | 200°C дейін |
| Орнату түрі | Ұңғыманы тік орнату |
| Сорғы түрі | Көп сатылы центрифугалық ESP |
| Корпустың үйлесімділігі | 4,5", 5,5",6-5/8",7",8-5/8",9-5/8",10-3/4" |
| Моторды оқшаулау | Жоғары температураға төзімді оқшаулау жүйесі |
| Сорғы материалы | Тозуға төзімді және коррозияға төзімді қорытпа компоненттері |
| Қолайлы сұйықтықтар | Жоғары температуралы су, геотермалдық су, өндірістік су |
Дұрыс ESP конфигурациясын таңдау ұңғыманың бірнеше шарттарын ескеруді талап етеді:
| Таңдау параметрі | Қарастыру |
| Ұңғыманың температурасы | Тесіктің төменгі температурасын және қажетті температураға төзімділігін растаңыз |
| Корпустың диаметрі | Сорғының диаметрін корпустың ішкі диаметріне сәйкес таңдаңыз |
| Ұңғыманың тереңдігі | Қажетті көтеру басы мен сорғы кезеңдерін анықтаңыз |
| Ағынға қойылатын талап | Сорғының қуатын су өндіру сұранысына сәйкестендіріңіз |
| Су сапасы | Коррозияны, минералды құрамды және қоспаларды қарастырыңыз |
| Нәр беруші | Қозғалтқыштың кернеуі мен жиілігіне қойылатын талаптарды растаңыз |
Модельді дәл таңдау үшін тұтынушылар мыналарды қамтамасыз етуі керек:
Ұңғыманың тереңдігі
Корпус өлшемі
Су температурасы
Қажетті ағын жылдамдығы
Қажетті көтеру басы
Қуат көзі туралы ақпарат
Әрбір жоғары температуралы электрлік суасты сорғы ESP қатаң өнеркәсіптік өндіріске сәйкес жасалған процедуралар.
Сапаны бақылау мыналарды қамтиды:
Қозғалтқышты оқшаулау өнімділігін тексеру
Электр қауіпсіздігін тексеру
Гидравликалық өнімділікті сынау
Құрамдас бөліктердің өлшемдерін тексеру
Құрастыруды тексеру
Өндіріс процесі геотермалды және тұрақты жұмысты, дәл құрастыруды және ұзақ қызмет ету мерзімін қамтамасыз етуге бағытталған жоғары температуралы ұңғыма орталары.
Жоғары температуралы электрлік суасты сорғы келесі жағдайларда кеңінен қолданылады:
Геотермалдық энергия жобалары
Геотермиялық жылыту жүйелері
Геотермиялық электр энергиясын өндіру жобалары
Геотермалдық ресурстарды тереңдету
Өнеркәсіптік ыстық су құдықтары
Өнеркәсіптік технологиялық сумен қамтамасыз ету
Жоғары температурадағы жер асты суларын пайдалану
Кең ауқымды ыстық су айналымы жүйелері
Мұнай кәсіпшілігі және энергияны қолдану
Жоғары температурадағы су айдау ұңғымалары
Ұңғымаларды көтеру қолданбалары
Күрделі жер асты орталары
A1: Кәсіби түрде әзірленген және қатал мұнай кәсіпшілігінің жоғары температуралық жұмыс жағдайлары үшін оңтайландырылған, бұл сорғы бар экстремалды өнеркәсіптік ортаның сынағына төтеп берді. Ол ұзақ мерзімді тұрақты толық жүктемеде жұмыс істей алады қозғалтқыш температурасы 200 ° C және ұңғыма түбінің температурасы 163 ° C дейін бейімделеді, ұзақ мерзімді және әртүрлі жоғары температуралы су ұңғымаларының және терең геотермиялық ұңғымалардың тұрақты пайдалану талаптары.
A2: Бастапқыда мұнай кәсіпшілігінің тар ұңғыма оқпандарына бейімделген жоғары стандартты жіңішке саңылау дизайнын пайдалана отырып, Жоғары температуралы электрлік суасты сорғының (ESP) шағын диаметрлі ықшам құрылымы мыналар үшін өте қолайлы. тар ұңғымасы жоғары температуралы су құдықтары, жіңішке геотермалдық ұңғымалар және жаңартылған ескі су құдықтары. Ол шешеді шектеулі кеңістіктегі ұңғыма оқпандарына үлкен габаритті суасты сорғыларын орнату мәселесі және шағын калибрлі жоғары температуралы су және геотермалдық ұңғымаларды пайдалану коэффициенті.
A3: Бастапқыда сенімді мұнай кәсіпшілігінің жоғары температуралық жұмыс жағдайлары үшін әзірленген және жетілген түрде қолданылған сапалы және тұрақты өнімділікпен бұл өнім жаңа энергия мен су ресурстарына сәтті кеңейтілді даму өрістері. Ол терең жоғары температуралы су ұңғымаларына, өнеркәсіптік жоғары температуралы суларға кеңінен қолданылады жеткізу ұңғымалары, терең геотермиялық пайдалану ұңғымалары, геотермалдық электр энергиясын өндіру және геотермиялық жылыту жобалары. Мұнай кәсіпшілігі деңгейіндегі жоғары температураға төзімділігі мен жоғары көтеру өнімділігіне сүйене отырып, ол тиімді және қамтамасыз етеді жоғары температурадағы су ресурстарын және геотермалды энергияны пайдалану үшін сенімді жасанды көтеру шешімдері дамыту.
