Мұнай ұңғымасына арналған электрлік суасты сорғы

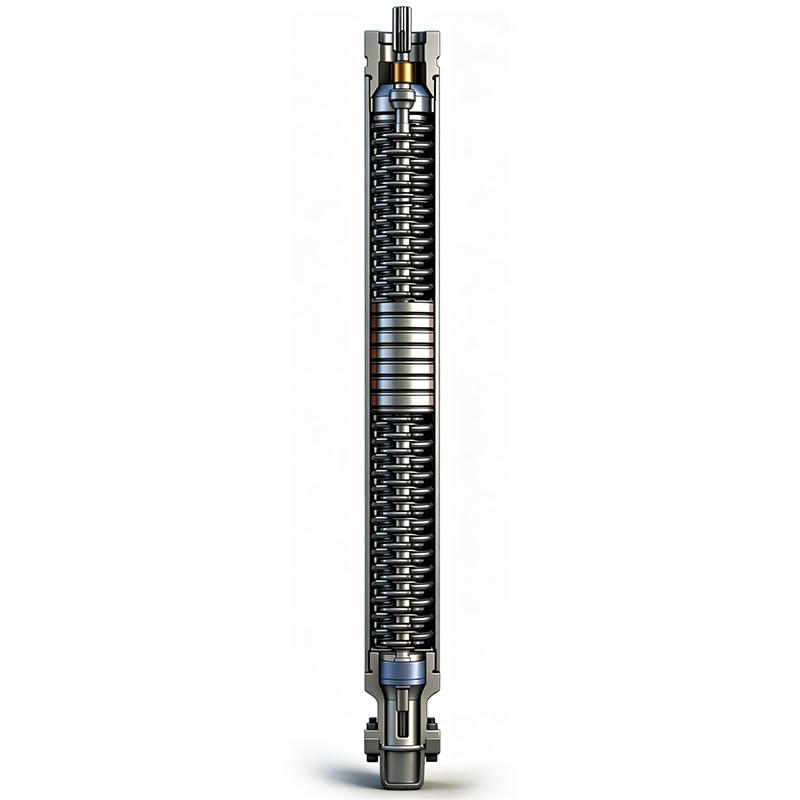

Электрлік суасты сорғы (ESP) - мұнай ұңғымаларының өнімділігін арттыру үшін қолданылатын ұңғыманың жасанды көтеру құрылғысы. Бұл негізінен орта тереңдіктегі мұнай ұңғымаларында, суы жоғары мұнай ұңғымаларында, ауыр мұнай ұңғымаларында және теңіздегі өндіру ұңғымаларында қолданылады. мұнай кен орындары. Жүйе суасты қозғалтқышы, қорғағыш, газ-сұйықтық сепараторы сияқты негізгі компоненттерден тұрады. және көп сатылы ортадан тепкіш сорғы. Қозғалтқыш сорғы блогын үздіксіз көтеріп, жоғары жылдамдықпен айналу үшін басқарады ұңғымадан жер бетіне шикі мұнай.

Дәстүрлі механикалық мұнайды қалпына келтіру әдістерімен салыстырғанда, ESPs кең ығысу диапазоны сияқты артықшылықтарды ұсынады. терең ұңғыма ортасына бейімделу, беткі іздің аздығы және күшті үздіксіз жұмыс мүмкіндігі. Олар ұңғыманың тереңдігіне, қаптама өлшеміне, шикі мұнайдың тұтқырлығына, газдың мазмұнына және коррозиялық ортаға сәйкес теңшеуге болады, ұзақ мерзімді тұрақты мұнай өндіру үшін сенімді жасанды көтеру шешімін қамтамасыз ету.

Өнімнің жұмыс істеу принципі

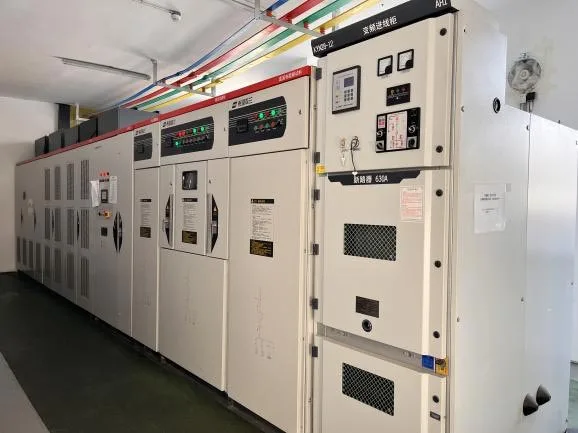

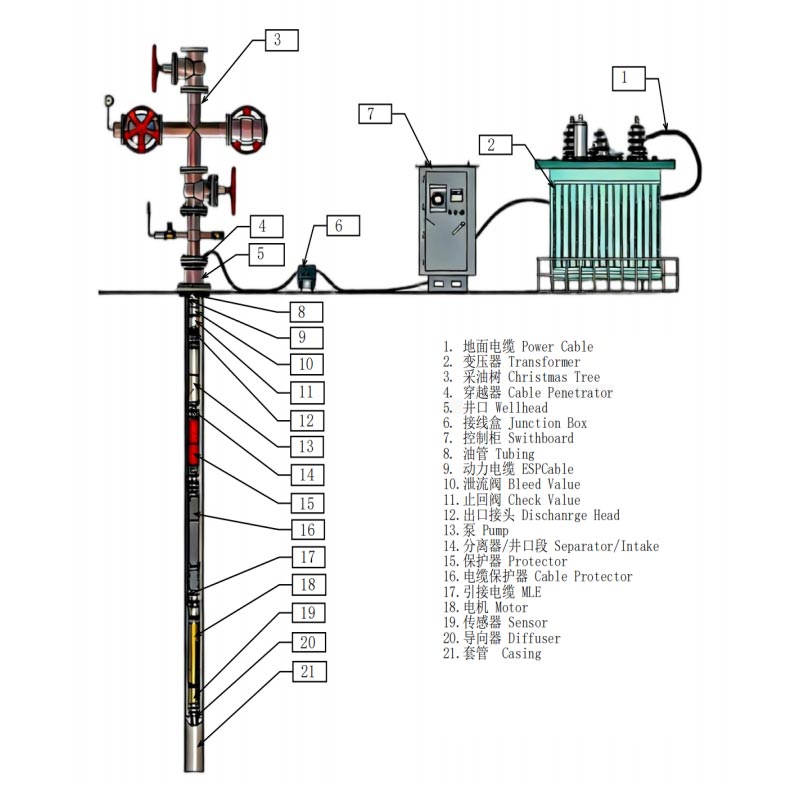

ESP жүйесі мұнай ұңғымасы сұйықтығы деңгейінен төмен орнатылған және ұңғымадағы су асты қозғалтқышын қуатпен қамтамасыз етеді. беттік басқару шкафы.

Жұмыс кезінде:

Суасты қозғалтқышы айналу үшін көп сатылы орталықтан тепкіш сорғыны басқарады;

Ұңғыманың сұйықтығы сорғы корпусына кіріс арқылы түседі;

Көп сатылы дөңгелектер қысымды біртіндеп арттырады;

Жер үсті құбырына шикі мұнай, табиғи газ және қабат суларының қоспасы тасымалданады;

Протектор ұңғыма сұйықтығын қозғалтқыштың ішкі майлау майынан оқшаулап, ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді. қозғалтқыштың.

ESP ұңғымадағы үздіксіз қысым арқылы өндірістік қуатты арттырады, бұл оны әсіресе қолайлы етеді табиғи қысымы жеткіліксіз немесе қалпына келтіру тиімділігін арттыруды қажет ететін мұнай ұңғымалары.

Материал және өндіріс технологиясы

Сорғы сатысы коррозияға төзімді легирленген болаттан жасалған және біркелкі ағынды және жоғары жылдамдықты қамтамасыз ету үшін дәл CNC өңделген. тиімділігі.

Суасты қозғалтқышы жоғары температураға төзімді оқшаулағыш материалдарды пайдаланады, бұл тіпті тұрақты жұмысты қамтамасыз етеді. жоғары температуралы ұңғыма орталары. Протектор шикі мұнайды тиімді болдырмау үшін арнайы оқшаулау майды пайдаланады, тұзды ерітінді және газдың қозғалтқыш бөліктеріне енуінен.

Барлық маңызды компоненттер коррозияға қарсы жабыннан және тығыздағыш өңдеуден өтеді. Біздің автоматтандырылған құрастыру желісі қамтамасыз етеді әрбір компоненттің дәл сәйкестігі. Дайын мұнай ұңғымаларына арналған әрбір электрлік суасты сорғылары толық өңдеуден өтеді жеткізу алдында ұңғыманы модельдеу сынағы.

Негізгі өнімділік мүмкіндіктері

1. Күрделі мұнай ұңғымалары үшін қолайлы

ESP мыналарға қолданылуы мүмкін: терең ұңғымаларға, бағытталған ұңғымаларға, теңіз платформасы ұңғымаларына, суы жоғары мұнай ұңғымаларына, ауыр мұнайға термиялық қалпына келтіру ұңғымалары және шағын қаптама ұңғымалары.

2. Жоғары өндірістік қуат

Көп сатылы орталықтан тепкіш сорғы конструкциясы жақсырақ өнімді ұсынатын үздіксіз және тұрақты көтеру қабілетін қамтамасыз етеді дәстүрлі сорғы жабдықтарымен салыстырғанда жоғары өнімді мұнай ұңғымаларында тиімділік.

3. Жер үсті жабдығына қойылатын талаптардың төмендеуі

Бүкіл сорғы қондырғысы ұңғымаға орнатылады: беткі жабдықтың ізін азайту, жұмыс шуын азайту және оны теңіз платформалары сияқты кеңістік шектеулі орталарға қолайлы етеді.

4. Коррозияға тамаша төзімділік

Құрамында күкірті бар, жоғары тұзды және жоғары температуралы резервуарлар, легирленген болат және тот баспайтын болаттан жасалған материалдар үшін коррозияға қарсы жабындары бар, жабдықтың ұзақ мерзімді сенімділігін арттыру үшін пайдалануға болады.

Құрылғы конфигурациясы үшін ең аз ішкі диаметрі 99,6 мм болатын 4,5 дюймдік корпусты қолдану

Құрылғы конфигурациясы үшін ең аз ішкі диаметрі 118,6 мм 5,5 дюймдік корпусты қолдану

Құрылғы конфигурациясы үшін ең аз ішкі диаметрі 150,4 мм болатын 7 дюймдік корпусты қолдану

Құрылғы конфигурациясы үшін ең аз ішкі диаметрі 196,2 мм 8-5/8 дюймдік корпусты қолдану

Құрылғы конфигурациясы үшін ең аз ішкі диаметрі 247,9 мм 10-3/4 дюймдік корпусты қолдану

Электрлік суасты сорғысын таңдағанда қандай факторларды ескеру қажет?

ESP таңдау тек қуатқа негізделмейді; төмендегілерді жан-жақты қарастыруды талап етеді:
1. Ұңғыманың тереңдігі: Ұңғыма неғұрлым терең болса, басы соғұрлым жоғары және қажетті қуат соғұрлым көп болады.
2. Өндіріс талаптары: Күнделікті мақсатты өндіріс негізінде сорғы сатыларының санын және жылжуын анықтаңыз.
3. Шикі мұнайдың қасиеттері: шикі мұнайдың тұтқырлығы, құм мөлшері, судың кесіндісі және газ-мұнай қатынасы.
4. Ұңғыма оқпанының шарттары: қаптама өлшемін, температурасын, коррозиялық ортасын және ұңғыманың еңіс бұрышын қоса. Осы параметрлерді жан-жақты сәйкестендіру арқылы ESP шамадан тыс жүктелу, газды құлыптау және ерте істен шығу қаупін азайтуға болады.

Қолданудың негізгі сценарийлері

Мұнай ұңғымаларына арналған электрлік суасты сорғылары кеңінен қолданылады:
Құрлықтағы мұнай кен орындарын игеру
Теңіз платформасында мұнай өндіру
Терең мұнай ұңғымаларын өндіру
Суы жоғары су қоймалары
Ауыр мұнайды термиялық қалпына келтіру жобалары
Бағытты және көлденең ұңғымалар
Олар ұзақ мерзімді үздіксіз өндіруді және жоғары тәуліктік өнімді қажет ететін мұнай кәсіпшілігі жобалары үшін әсіресе қолайлы.

Керек-жарақ үйлесімділігі

Бұл ESP API өлшемдерінің бірыңғай стандарттарына сәйкес келеді, оның ішінде ESP жалпақ кабелі, ұңғыма сағасын герметизациялау жинағы, айнымалы жиілікті басқару шкафы, ұңғы экраны және шығын өлшегіш. Стандартты интерфейс орнында жылдам құрастыруды жүзеге асырады, орнатуды және кейінірек тексеруді жөндеуді жеңілдетеді, ұңғыманың аяқталуын қысқартады құрылыс циклі.

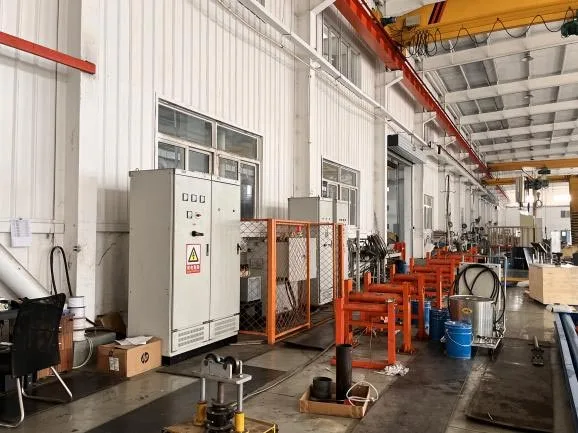

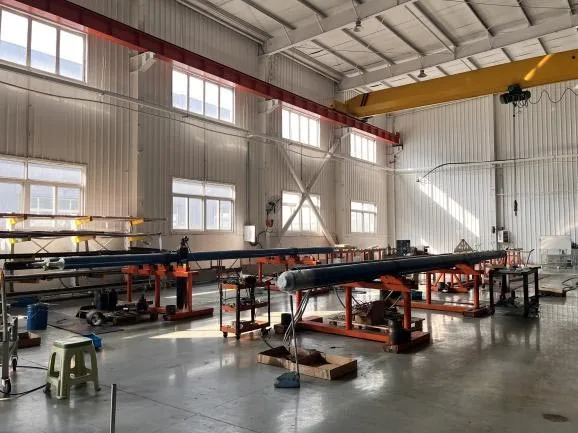

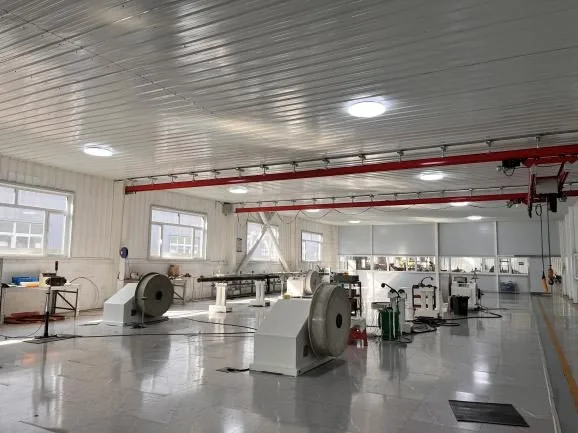

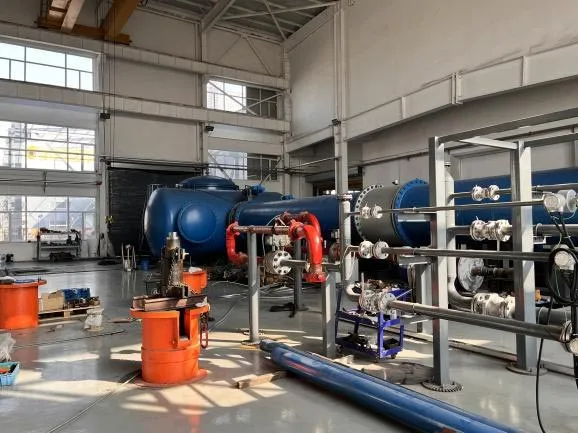

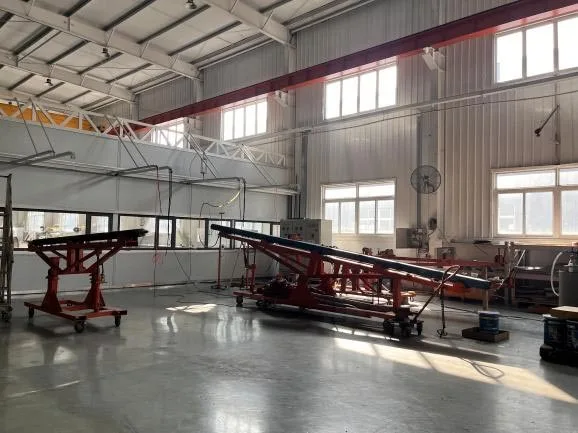

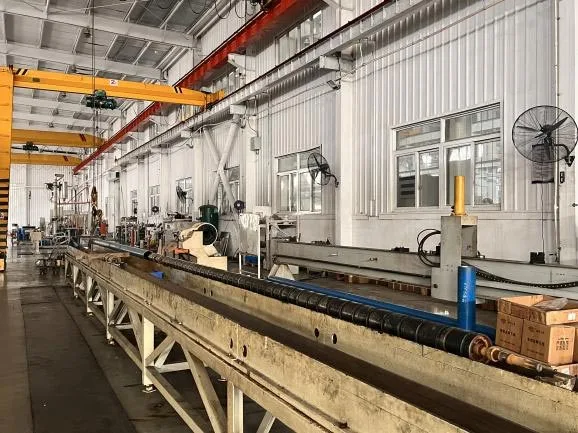

Зауыттық өндіріс және сапаны бақылау

Өндіріс кезінде негізгі компоненттер кешенді сынақтан өтеді:
Шикізаттың химиялық құрамын сынау
CNC дәл өңдеуді сынау
Роторды динамикалық теңгерімдеуді сынау
Қозғалтқышты оқшаулау өнімділігін тексеру
Сорғы қондырғысының қысымын сынау
Тығыздау өнімділігін тексеру
Толық машина жұмысын модельдеу сынағы
Барлық ESP жүйелері мұнай кәсіпшілігінің ұзақ мерзімді пайдалану талаптарына сәйкес келетініне көз жеткізу үшін зауыттан шықпас бұрын өнімділікті тексеруден өтеді.

Жиі қойылатын сұрақтар

1-сұрақ: Мұнай ұңғысына арналған электрлік суасты сорғы қандай жұмыс жағдайларына көбірек сәйкес келеді?

A1: Ол негізінен терең мұнай ұңғымаларына, ауыр мұнай ұңғымаларына және теңіздегі өндіру ұңғымаларына қолданылады. Ол тұрақтылықты қамтамасыз етеді тар қаптамада және жоғары температуралы ұңғыма орталарында жоғары ағынды жасанды көтеру.

2-сұрақ: ESP тұзды ерітіндінің коррозиясына қалай қарсы тұрады?

A2: Негізгі ағын және беріліс құрамдастары коррозияға қарсы жабыны бар күкіртке қарсы қоспаланған материалды қабылдайды. Кірістірілген протектор қозғалтқыштың өзегін қорғау үшін коррозиялық сұйықтықты оқшаулайды, ұзақ мерзімді жерасты жұмысына қол жеткізеді.

3-сұрақ: Сорғы параметрлерін резервуардың арнайы талаптары үшін реттей аламыз ба?

A3: Иә. Біз мұнай ұңғымаларына арналған кәсіби OEM электрлік суасты сорғысын ұсынамыз, сорғы кезеңдерін реттейміз, ұңғыманың тереңдігі, шикі тұтқырлығы және қабат суының құрамы бойынша қозғалтқыш қуаты және коррозияға қарсы сорттар.

Неліктен біздің ESP жүйесін таңдау керек?

Біз ESP конфигурациясының толық шешімдерін ұсына отырып, мұнай кен орындары үшін жасанды көтергіш жабдықтарды өндіруге маманданамыз. әртүрлі ұңғыма жағдайларына бейімделген.

Біздің артықшылықтарымыз мыналарды қамтиды:
Әр түрлі қаптама өлшемдерін қолдау
Сорғыларды, қозғалтқыштарды және қорғағыштарды қоса алғанда, толық жүйелерді қамтамасыз ету
Коррозияға төзімді материалдарды қолдау
Құрлықта да, теңізде де мұнай кәсіпшілігін қолданудың қажеттіліктерін қанағаттандыру
OEM өндіріс қызметтерін ұсынады
Қосалқы бөлшектерді жеткізудің кешенді жүйесі
Жеткізу алдында өнімділікті тексеруді аяқтаңыз

Жабдықты таңдау мен жүйені сәйкестендіруден бастап, сатылымнан кейінгі техникалық қызмет көрсетуге дейін біз тұрақты және сенімді ESP қамтамасыз етеміз дүние жүзіндегі мұнай және газ тұтынушылары үшін шешімдер.
